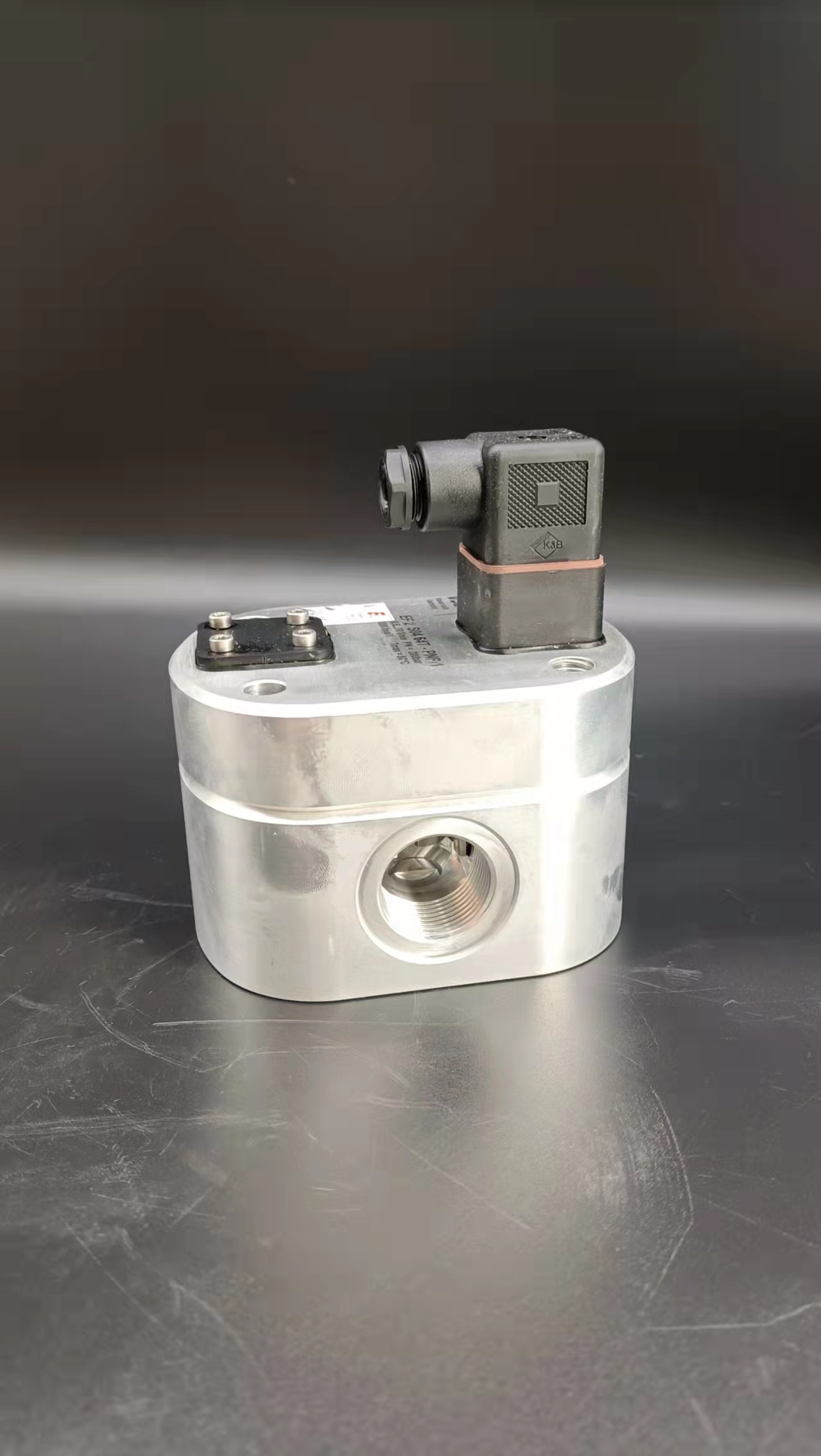

德國VSEAP0.4流量計工廠同時我們還經營：1.施工工藝的影響與處理按照循環灌漿的原理,返回漿液要流回攪拌桶,采用2臺電磁流量計分別計量進返漿管道中漿液的流量。然而.有些用戶去掉返漿管上的電磁流量計,返漿管通過一個三通直接接在電磁流量計下游的進漿管上,返回漿液不返回攪拌桶,采用一臺電磁流量計測量灌漿量,其結果在巖層吸漿量很小和灌漿結束階段,漿液流過電磁流量計F的流速很小,遠低于電磁流量計的流速下限,信噪比S/N很小,測量誤差高達50%,無法精確計量。2.測量管道內附漿量的影響與處理 每次灌漿結束后,要及時清除電磁流量計測量管內的殘余漿液，否則水泥漿液易在測量管道內產生不同程度的膠結,甚至堵塞電磁流量計測量管和相接的灌漿管道。電磁流量計測量管內的附著層會引起附加相對誤差△Ɛ,實踐證明其引起的誤差是很大的,假定其厚度相同△ε由式(5)計算: 水泥顆粒的σɷ和水泥漿液σf相差很大,因為附著水泥層電導率極低,當附著物有一-定厚度時△Ɛ會比較大。3.介質中氣泡的影響與處理 因工藝或介質本身的原因,所測液體常含--些氣泡。電磁流量計屬于流速型的流量方式,氣泡在管道圓截面中所占據的面積百分率,幾乎就等同于氣泡對流量測量的影響量。此外由于氣泡經過電極表面存在一個摩擦過程,由此會產生尖峰脈沖干擾電勢,其值遠大于正常的流量信號。通常電磁流量轉換器無法有效地處理如此的干擾,輕者導致測量值不穩定,嚴重時儀表根本無法工作,一些缺乏經驗的用戶僅從工藝的要求出發,對電磁流量計的安裝位置沒有考慮防止氣泡的產生,例如有些用戶把電磁流量計安裝在灌漿泵的吸入端,吸入端的漿液中常會混入成泡狀流的小氣泡,故電磁流量計一般要安裝在泵的排出端。電磁流量計最好垂直安裝,漿液自下而上流動。水平安裝時要使電極軸線平行于地平線,不要垂直于地平線,因為處于底部的電極易被沉積物覆蓋,頂部電極易被液體中偶存氣泡擦過遮住電極表面。4.惡劣施工現場環境的影響與處理 灌漿施工現場的環境大部分時間比較惡劣,例如高溫、潮濕高灰塵等,如果電磁流量計外殼的密封不良,諸如接線盒,以及一些非焊接氣密封結構的外殼,時間長了冷凝水和灰塵容易積聚在電磁流量計的接線盒中，或透過密封不良的結合面滲入電磁流量計殼體中,由于電磁流量計的流量信號極其微弱(通常是幾mA),冷凝水和灰塵的存在,直接的后果是導致電磁流量計轉換器輸入回路阻抗下降，衰減了欲輸往放大器的流量信號;或者是破壞勵磁回路和信號回路的絕緣,將高達幾十V的勵磁電壓引入到低電勢的信號回路中,造成電磁流量計的嚴重故障。為了避免此類故障的發生,可在接線盒中灌注絕緣材料,在維修和調試電磁流量計的時候一-定要避免進水,保持接線盒內的干燥與干凈,使用中一定要避免浸泡在水或漿液中。1、根據工藝設計資料和實際情況確認使用流量范圍，在計算基礎上確定流量計的口徑。若渦街流量計選型過大，管道內介質的流速低于流量計工作的下限值,就會產生小流量時輸出信號不穩定,大流量時輸出信號穩定。2、流量計附近有大功率的電機或強電場時,容易引起干擾信號,有可能管道內無介質流通,但僅表有流量顯示。動力線同流量計信號輸出線并排走向靠近時,有可能使流量計輸出信號偏小。管道內有正常流量,但傳感器輸出頻率偏小很多。33流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。3、流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。4、流量計調節閥門應裝在流量計下游，若閥門裝在流量計上游,在小流量時產生射流,會引起流量值的偏差和穩定性。5、介質溫度小于150℃時選一體型,高于150℃時或環境溫度、溫度都比較高時,應選用分體型。6、渦街流量計投用前,對管道應進行清洗,以沖掉管道內的鐵銹、焊渣等雜物,防止擊壞儀表。1.計量原理 流體通過渦輪流量計時，流速被轉換為渦輪的轉速，轉速再被轉換成與流量成正比的電信號，最后在計數器上進行顯示和累計。目前，絕大多數渦輪流量計都為一體化智能流量計，除上述機械計量部分外，還包括1臺體積計算儀，依據實測工況流量、取壓口實測壓力、測溫口實測溫度及內部設定的一些固定參數進行計算，將工況體積轉換為可貿易交接的天然氣體積，其原理如圖1所示。2換算原理2.1工作條件下的體積流量計算實用公式工作條件下的體積流量計算實用公式如式(1)所示：式(1)中，qf為工作條件下的體積流量，m3/s；f為輸出工作頻率，Hz，由頻率計采集；k為系數，m-³，可按流量計銘牌給定值。2.2標準參比條件下的體積流量換算實用公式標準參比條件下的體積流量換算實用公式如式(2)所示：式(2)中，qn為標準參比條件下的體積流量，m3/s；pf為工作條件下的絕對靜壓力，MPa；pn為標準參比條件下的絕對靜壓力，MPa；Tn為標準參比條件下的熱力學溫度，K；Tf為工作條件下的氣體絕對溫度，K；Zn為標準參比條件下的氣體壓縮因子；Zf為工作條件下的氣體壓縮因子?！ 」ぷ鳁l件下的壓力和溫度的準確度取決于測量儀表。標準參比條件下的絕對靜壓力為101.325kPa，熱力學溫度為293.15K。輸出工作頻率由頻率計采集得到。在不考慮渦輪流量計測量誤差的基礎上，研究范圍可進一步縮小，可主要從天然氣組分對計量的影響和脈動流對計量的影響兩方面進行研究。1.正確地安裝 正確安裝渦街流量計傳感器是確保測量精確可靠的首要前提,若在安裝地點和方式選擇.上失誤輕者影響測量精度重者會影響傳感器的使用壽命甚至損壞傳感器。 ①保證適當的直管段 安裝傳感器時,一般要求上游直管段長度15-40DN下游段長度5DN,可根據上下游管道的情況適當調整以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器這樣時間一長后,由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏,若不得已要安裝時必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。 ②避免較強的振動 傳感器應避免安裝在振動較強的管道上,若不得已要安裝時,必須采用減振措施,在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。在空壓機出口處振動較強不能安裝傳感器應安裝在儲氣罐之后。 ③根據測量流體選擇合適的安裝方式 在對高壓風測量時,可以選擇將渦街流量計傳感器安裝于水平管道或垂直管道.上但如果高壓風中水份含量較高,水平安裝時傳感器應安裝在管線的較高處,垂直安裝時氣體流向應由下向.上。無論水平或垂直安裝流體流向必須與傳感器表體.上的流向箭頭保持一致。④對外部環境的要求 傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內若必須安裝應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時必須做好防潮及隔離措施。外因為電噪聲會干擾傳感器的正確測量,因此安裝位置要遠離大功率變壓器、電機等干擾設備。 2.正確設定參數 流量積算儀具有良好的全中文界面,以方便用戶操作。正確進行參數設定是保證計量精度的前提。測量介質選擇空氣,因為對高壓風的體積流量計量不需要壓力溫度補償,因此測量信號設置為工作狀態下的體積流量輸入信號選擇頻率瞬時流量的單位默認為m³/h不需要用戶設定。1.為了保證電磁流量計測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上.尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。變送器兩端應裝閥門和旁路。2.電磁流量計信號比較弱,滿量程時只有2.5～8mV,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。并要單獨設置接地點,決不能連接在電機、電器等公用地線或上、下管道上。3.為了避免干擾信號,安裝地點要遠離一切磁源(如電機、變壓器等),不能有震動。變送器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號線越短越好,長度一般不得超過30m。轉換器應盡量接近變送器c4.為了避免流速分布對流速的影響,產生測量誤差。流量調節閥應設置在變送器下游. 因此,在電磁流量計前必須有5～10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。
德國VSEAP0.4流量計工廠蒸汽流量測量從測量技術上分為兩類:一類為過熱蒸汽和高干度(干度x=0.9以上)的飽和蒸汽;另一類為低干度飽和蒸汽.前一類可以作為單相流體處理,而后一類則為兩相流。由于目前所有的流量計只適用于單相流體,因此,低干度飽和蒸汽尚需進行深入研究?！ 〕Ｓ玫牧髁坑嬘校?差壓式流量計。該流量計目 前仍是測量蒸汽流量的主要儀表,為適應需要在技術上也有了新的發展.比如把節流裝置. 差壓變送器及三閥組組成一體式節流流量計，該流量計解決了差壓信號管路易出故障的缺點.還有采用定值節流件,用標準噴嘴代替標準孔板,因為噴嘴和孔板相比較,噴嘴的流出系數穩定，不會因為邊緣銳角變鈍使流出系數發生變化,壓損也比孔板低,一般在同樣流量及值(孔板孔徑與管道直徑之比)時,壓損為孔板的 30%～50%?！ u街流量計測量中溫,即 200℃以下應用于蒸汽測量已趨于成熟,是目 前用于蒸汽測量的常規流量計.但是,應注意低干度介質將使其儀表系數偏離檢測值而增大測量誤差?！ 【俟芰髁坑?分流旋翼式流量計一般在準確度要求不太高的內部管理分配上應用,主要是因為使用方便,價格便宜.通常適用于中小流量蒸汽的測量?！ 兪叫滦桶惺搅髁坑?其結構由測量管.靶板.力傳感器. 信號處理單元組成.力傳感器為應變計式傳感器,信號處理顯示可以就地直讀顯示或輸出標準信號.力傳感器由筒式彈性體和力應變片組成,可以是內貼式和外貼式兩種.當彈性體在力作用下發生形變時,它破壞了由力應變片組成的電橋的平衡,產生與流量成平方關系的電信號.其工作原理是在恒定截面直管段中設置—個與流束方向相垂直的靶板,流體沿靶板周圍通過時,靶板受到推力的作用,推力的大小與流體的動能和靶板的面積成正比。在一定的雷諾數范圍內,流過流量計的流量與靶板受到的力成正比.靶板所受的力由力傳感器檢出?！ “邪迨芰浟D換器轉變成電流信號(4～20)mA或氣壓信號(20~100)kPa輸出,輸出信號與流量的關系可根據計算公式確定.這種應變式新型靶式流量計在蒸汽測量中具有比較優越的應用前景,適用于中小流量蒸汽的測量。電磁流量計在運行中使用過程中,偶爾出現波動大,信號弱或突然下降等情況時原因1.由于水煤漿在磨制過程中,產生的鐵磁性物質,隨流過電磁流量計時,吸附于電極表面使其絕緣變壞或被短路,造成信號送不出去,而導致測量誤差. 處理方法；在平時停車檢修期間要認真檢查,發現測量導管內壁有沉積的污垢,應及時清洗和擦拭電極,測量導管襯里如果出現鼓包現象,應及時更換,檢查信號插座,如果有腐蝕,應予以清理或更換.原因2.在水煤漿測量過程中,煤漿泵出口壓力的不穩定和較大波動,對電磁流量計的在線測量也會造成較大的影響,尤其在低流速狀態和煤漿泵臟物堵塞等因素同時存在時,水煤漿流場變化波動且不穩定,流體脈動大,使電磁流量計測量信號不穩定. 處理方法：我公司常用做法是將電磁流量計安裝在氣化爐框架頂部,延長流量計的前直管段,以解決煤漿泵加壓泵工作時造成的脈動.原因3.在測量過程中,煤漿中的固體顆粒（或液體中氣泡）摩擦電極表面,電極表面電化學電勢突然變化,輸出信號流量將出現尖峰脈沖狀噪聲,如果兩個電極材質、結構表面狀態存在差異,所產生的共模干擾,流量信號送到轉換器差分放大器輸入端放大,于是就出現了流量計輸出信號的大幅波動. 處理方法：應盡量控制煤漿顆粒在50μm-55μm,減小顆粒噪聲對測量穩定性的影響.同時應在工藝控制水煤漿的濃度比例,使其均勻穩定.原因4.電磁流量計的信號比較弱,在滿量程時只有2.5~8mv,流量很小時,輸出只有幾微伏,外界略有干擾,就會影響儀表精度. 處理方法：查看檢測器的測量管、外殼、屏蔽線以及轉換器、二次儀表是否可靠接地,接地電阻是否小于10歐,電纜屏蔽層是否有損壞.1.測量液體 孔板流量計測量液體流量時工藝管道水平安裝,差壓變送器的位置處于節流裝置下方時,取壓口應在節流裝置的水平中心軸線下偏 45°角引出,這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器(如圖8).若差壓變送器處于節流裝置的上方時,除取壓口下偏≤45°角 然后向上引導壓管外,應在導壓管的最高點裝置集器或排氣閥.(如圖9）2.測量水蒸汽 測量蒸汽流量時,安裝方式一般為差壓變送器低于,高于節流裝置兩種.(如圖 12)取壓口位置應附合上述安裝要求,并在導壓管制高點處裝上放氣閥和氣體收集器。3.測量氣體 測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于,低于節流裝置兩種c如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。4.測量腐蝕性液體和氣體 測量腐蝕性的液體和氣體流量時,取壓口應附合上述安裝要求,不論管道是水平安裝或垂直安裝,差壓變送器高于或低節流裝置③.測量氣體測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于、低于節流裝置兩種(如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。智能電磁流量計的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。電磁流量計設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便?！ ≈悄茈姶帕髁坑嬙谠囘\行過程中會產生的問題，一般是由于安裝的問題或選型的問題引起的，而在正常運行期間發生的問題一般是由于工作條件變化或出現新干擾源等問題引起的。所以在正常運行期間的問題一般都可以歸結為儀表抗干擾能力的問題。下面小編就簡單分析一下智能電磁流量計輸出晃動的原因及解決辦法：一、智能電磁流量計輸出晃動大體上可歸納為這幾點：1、流動本身是波動或脈動的，實質上不是電磁流量計的故障，僅如實反映流動狀況；2、管道末充滿液體或液體中含有氣泡；3、外界雜散電流等電、磁干擾；4、液體物性方面（如液體電導率不均勻或含有較多變顆粒／纖維的漿液等）的原因；5、電極材料與液體匹配不妥。二、電磁流量計檢查程序： 智能電磁流量計輸出晃動的流程：先按流程圖考急作初步調查和判斷，然后再逐項細致檢查和試排除故障。流程所列檢查順序的先后原則是：1、可經觀察或詢問了解無須作較大操作的在前，即先易后難；2、按過去現場檢修經驗，出現頻度較高而今后可以出現概率較高者在前；3、檢查本身的先后要求。若經初步調查確認足后幾項故障原因，亦可提前作細致檢查?！ z查智能電磁流量計管內液體是否沖滿，如沒有充滿，那么傳感器處于水平安裝位置或垂直安裝流動的位置應特別注意，改換到能完全沖滿的位置，如垂直安裝流動的位置。1、測量管、法蘭、浮子的材料選擇 針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。 2.金屬管浮子流量計和口徑的計算與選擇(針對液體流量測量) (1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV: 其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva (3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。 (4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。 (5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。 3.現場顯示及遠傳的選擇 現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。 遠傳型式可選用Es-電遠傳輸出4～20mA,亦可選用EX-本安防爆遠傳輸出4～20mA。 4.顯示儀表選擇 選擇流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。德國VSEAP0.4流量計工廠1.上電前,再次檢查流量計供電及信號接線,并確認接線端子,螺絲擰緊，沒有松動現象。2.電磁流量計上電,檢查二次表液晶屏數值顯示是否正常。然后按照第四節進行參數設置。3.參數設置完成后,開始時管道里并沒有污水流過,這時流量計二次表應該顯示空管報警,同時顯示設備位號、量程、瞬時流量為0、量程進度條為空、累積量為0。4.檢查自控系統信號是否與流量計二次表顯示一致。5.檢查管道、閥門及其它裝置是否具備進水條件.如果具備進水條件,通知上游來水。按照3個流量值進行標定：50m³/h、100m³/h、150m³/h。上游來水通過調整外派水泵頻率,并在出水流量計上盡量接近要求流量值,然后等進水穩定確認無氣泡后,開始檢查數值是否準確,如果數值基本符合并在工藝要求誤差允許范圍內,則標定完成.如果誤差較大,則需要查明原因：●管道是否有泄露●流量計一次表安裝是否有問題●流量計接地是否良好●周圍是否有干擾源●一次表與二次表接線是否緊固●信號線屏蔽是否接地●確認一次表與二次表是否配套●重新確認參數設置，并進行微調,比如小信號切除等6.設置完成后，根據裝置實際情況,將流量計投入使用。在投入使用前將調試過程中產生的累積量清零,確保自控系統累積量與現場二次表頭顯示一致,方便后期核對數據。1.差壓管路堵塞，疏通差壓管路；2.差壓計故障，檢查差壓計；3.差壓變送器示值明顯偏離，應檢查尺示值；4.節流元件安裝方向有誤，重新安裝節流元件；5.被測介質工況參數與設計節流裝置時采用的參數不一致，按相關公式修正，必要時應重新計算差壓值；6.孔板流量計前后直管段長度不夠，應調整直管段長度；7.直管段內徑超差，實測直管段內徑，重新計算最大流量；8.節流孔徑超差，實測節流孔徑，重新計算最大流量；9.節流元件變形，更換節流元件；10.節流元件上有附著物，清洗更換節流元件；11.孔板的尖銳一側應該迎向流體流向為入口端，呈喇叭形的一側為出口端。如果裝反了，顯示將會偏小很多 ?！ 〗鉀Q辦法：檢查孔板安裝方向，正確安裝孔板。12.孔板的入口邊緣磨損，如果孔板使用時間較長，特別是在被測介質夾雜固體顆粒等雜物情況下，都會造成孔板的幾何形狀和尺寸的變化，如果造成開孔變大或開孔邊緣變鈍，測量壓差就會變小，流量顯示就會偏低。 解決辦法：對孔板進行重新加工。13.變送器零點漂移：如果使用時間較長，變送器的零點可能會發生漂移，如果是負漂移，顯示壓差將會減小，顯示的流量也會減小。 解決辦法：對變送器的零點進行校正。14.上下游直管段長度不夠，上下游直管段如果不夠長，氣體將得不到充分發展，會使計量結果造成較大誤差，如果上游在規定直管段內存在多個彎頭，將使計量結果偏低?！ 〗鉀Q辦法：改造蒸汽管道，是上下游直管段長度達到規定要求。在節流裝置前加整流器。15.差壓變送器的三閥組漏氣，如果三閥組中的高壓閥貨平衡閥漏氣，將會導致測量差壓值減小，測量結果就會偏低?！ 〗鉀Q辦法：如果三閥組中的高壓閥門漏氣，將該閥門進行緊固，必要時進行更換，如果三閥組中的平衡閥內漏，將該閥門進行緊固，必要時進行更換。電磁流量計的特點 電磁流量計的原理決定了其具備如下特點:1.傳感器內既沒有葉輪，也沒有旋渦發生體和探頭，因而也就從根本.上避免了回收水中的雜物、泥沙等對葉輪的纏、卡及對旋渦發生體和探頭的包圍等因素造成的計量不準或計量停止的現象。2.測量不受被測液體的密度、粘度、溫度、壓力和導電率變化的影響,.所以特別適用于尾礦回收水這種泥沙濃度隨回收水t多少而變化的液體的測量。3.傳感器電極結構多樣化，可根據不同的應用條件選擇叮拆卸式、固定式和刮刀式電極，特別是刮刀式電極，可在不停被測介質的情況下對電極進行清理，應用起來非常方便.4.安裝方便，可水平、垂直或傾斜任意角度安裝，對下游直管段要求較低，且襯里和電極有多種材料可供選擇，所以有耐腐蝕和耐磨等特點。5.儀表采用了:態方波勵磁技術，先進的小信號處理技術和軟件技術，抗干擾性能強，精度穩定可靠。6.儀表不能測址氣體、油品、有機溶劑等不導電介質。電磁流量計應用與效果我們在安裝使用過程中,除了滿足常規的要求外,著重強調了如下幾點:1.選擇的安裝地點保證了電磁流量計在計量時傳感器內時刻注滿介質，且上游有5D,下游有2D以上的直管段,有足夠的安裝檢修空間;2.安裝流量計時做了面積約2m²的接地網,.接地網離地面要有足夠的深度，并在掩埋接地網時撒了部分工業用NaCI以確保傳感器接地電阻小于102;3.由于安裝地點離電機和配電盤較近,為防止電磁干擾,我們把整個一體式流量計用鐵箱全部罩住進行了屏蔽，并將屏蔽鐵箱單獨可靠接地(抄讀數字時打開鐵箱讀數);4.在使用過程中,每半年清理一次傳感器電極,以防止上面的污垢影響信號的輸出。1.合理安裝 換能器是組成超聲波流量計的主要結構，如果換能器安裝不合理，必然會影響超聲波流量計的應用效果。因此，在具體安裝中，必須充分結合實際情況，綜合考慮換能器的安裝位置及打開方式，尤其是在選擇位置上，既要保證換能器可以和上、下直管緊密連接，也要盡量避開變頻調速器、電焊機等干擾較大的位置。安裝方式有三種，一種是對貼安裝，一種是V形安裝，另一種是Z形安裝。如果選擇了多普勒式超聲波流量計，則在安裝中盡量選擇對貼式安裝方法。如果選擇了時差式超聲波流量計，既可以選擇V形安裝方式，也可以選擇Z形安裝方式。多數情況下，如果管徑小于200mm，宜采用V形安裝方式。如果管道直徑大于200mm，則要選擇Z形安裝方式。針對既能采用Z形安裝方式，也可以采用其他安裝方式的，要盡量選擇Z形方式，因為，Z形方式安裝的換能器超聲波信號最強，運行過程也比較穩定。2.及時校核 雖然超聲波流量計具有很強的抗干擾性和抗污染性，但如果長時間使用，也會影響運行的精度，為解決這一問題，可在超聲波流量計中配置一臺同類型的便攜式超聲波流量計，對現場儀表進行定期校核。堅持一裝一校核的原則，保證超聲波流量計選型合理、安裝調試達標，以便對每臺安裝之后的超聲波流量計進行合理校核。此外，還要在線對超聲波流量計發生的突變情況進行校核，通過便攜式超聲波流量計開展及時校核，以找到發生突變的根源，以便開展有針對性的檢修和處理。3.定期開展維護 和傳統流量計相比，超聲波流量計的維護量比較小，尤其是對外貼式安裝換能器而言，要保證安裝之后沒有水壓損失，也不存在潛在漏水，定期檢查超聲波流量計中的換能器是否存在松動情況，和管道之間的連接情況是否良好，發現問題及時處理，保證超聲波流量計能夠持續穩定運行。
您如果需要德國VSEAP0.4流量計工廠的產品，請點擊右側的聯系方式聯系我們，期待您的來電
