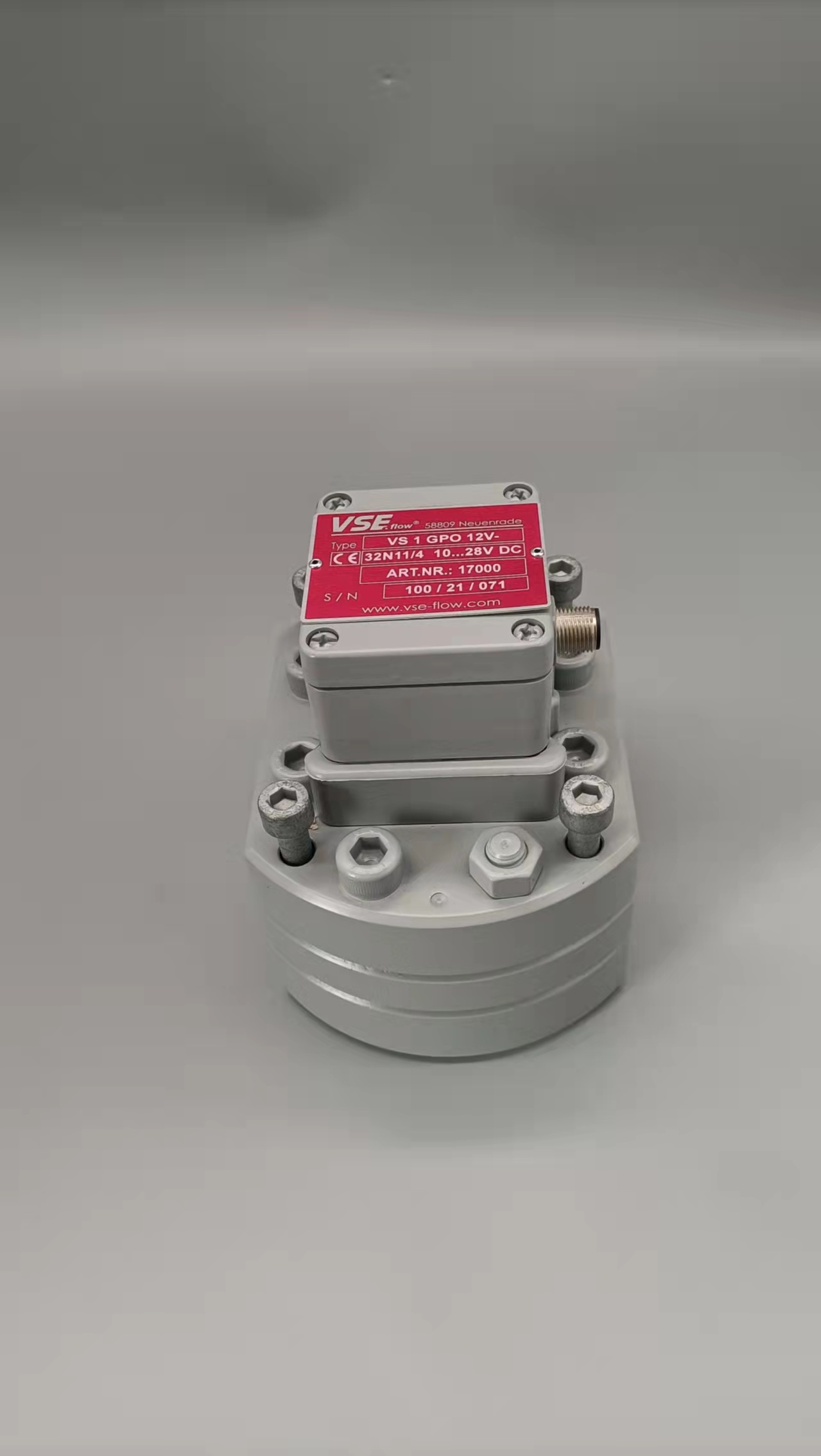

德國VSEVTR1050流量計參數資料同時我們還經營：插入式熱式氣體質量流量計的信號發生模塊包括兩個傳感器探頭、溫度補償電橋和電壓調整電路三部分/如圖所示,本課題所設計的是插入式恒溫差質量流量計,采用熱消散效應，所以我們選擇鉑熱敏電阻Pt20和Pt1000分別作為流量計的流量探頭和溫度探頭，鉑熱敏電阻的阻值對溫度反應靈敏.與所處環境溫度基本呈線性關系,確保了我們對流量計精度的要求;同時，鉑熱敏電阻的溫度系數大,在測量范圍內,物理化學性能穩定,可以反復加熱冷卻,使用壽命長,完全可以用來做傳感器材料,保證流量計的穩定性要求;而且熱敏電阻的體積可以做到很小,減小插入式熱式氣體質量流量計對流體流動狀態的影響,保證流量測量值的真實有效。1）測量電磁流量計勵磁線圈的電阻值，以確定勵磁線圈是否有匝間短路（線路編號“7”和“8”之間的電阻），電阻值應在30歐姆之間和170歐姆。如果電阻與工廠記錄相同，則認為線圈良好，并且不間接評估電磁流量計傳感器的磁場強度。2）測量勵磁線圈對地的絕緣電阻（測量編號“1”和“7”或“8”），以確定傳感器是否潮濕，電阻值應大于20兆歐。3）測量電極和液體之間的接觸電阻（測量數字“1”和“2”和“1”和“3”），并間接評估電極和襯里層表面的一般狀況。如果電極表面和背襯層附著到沉積層，則沉積層是導電的還是絕緣的。它們之間的電阻應在1千歐和1兆歐之間，線號“1”和“2”以及“1”和“3”的電阻值應大致對稱。4）關閉管道上的閥門，當電磁流量計充滿液體且液體不流動時，檢查整個機器的零點。根據需要進行適當調整。5）檢查信號線和激勵線各芯線的絕緣電阻，檢查屏蔽層是否完好。6）使用GS8校準儀測試電磁流量計轉換器的輸出電流。當給定零流量時，輸出電流應為：4.00 mA；當給定100%流量時，輸出電流應為：20.00 mA。輸出電流值的誤差應優于1.5%。7）測試勵磁電流值（轉換器端子“7”和“8”之間），正負勵磁電流應在規定范圍內，約為137（5%）mA。1、電磁流量計傳感器外殼未接地出現的誤差。一般情況下，傳感器都是在金屬管道上進行安裝，并且金屬管道都是在地下，很多人因此認為對于儀表的外殼就不需要再做接地處理了。但是，這么操作卻是忽略了兩個重要問題:一方面是金屬管道都做了防腐蝕處理，金屬管道與地不能大面積接觸;二是傳感器一般都由膠皮墊連接著法蘭而與金屬管道分隔開，所以造成了傳感器的接地電阻大大增加，影響了流量計的測量結果，進而形成了誤差。另外，由于電動勢檢測一般均為幾毫伏左右，這也容易造成雜散電流對檢測結果的影響。 2、干擾環境下的輸出信號誤差分析。對于一般的電磁流量計來說，傳感器即電極與轉換器之間的連接電纜應做到盡可能短。因?yàn)閭魉托盘柕碾娎|過長，電纜本身的分布電容造成的負載效應就會引起較大的測量誤差，同時也對信號受到干擾的幾率大大增加。在測量時，還要注意到走線方面，務必做到信號線與電源線分開走線，這樣就能防止產生“寄生電容”的干擾。目前很多場合已經用上了數字輸出儀表，以求獲得最為準確的測量數據。 3、強電、強磁環境下的誤差分析。流量計工作環境方面，要注意盡可能地與強電、強磁等設備的距離遠一些。由于電磁流量計在接地后，其周邊的附近如果也有一些其他的強電、強磁等設備也在接地，會造成流量計產生接地壓降，使電磁流量計接地電位變化，進而對測量結果形成誤差。另外，流量計如果是在非常強的磁場下工作，比如變壓器等強電磁設備附近使用，周邊磁場環境的強度超過電磁流量計電磁兼容的幅度時，會對測量結果的準確性造成很大的影響。德國VSEVTR1050流量計參數資料渦街流量計是依據流體力學振動現象中振動頻率與流速的對應關系工作。它對管道流速分布畸變、流動脈動及旋轉流十分敏感，同時由于其感.測元件為壓電晶體，各種機械振動對輸出信號干擾較大,僅表抗振性差。因此現場安裝條件要求較高。  為了達到測量精度，渦街流量計必須保證一定的前后直管段,并盡量避免在靠近調節閥、半開閥和.截止閥后安裝流量計;測壓點和測溫點應分別在下游側距流量計中心線3.5D~5.5D和6D-8D;。  渦街流量計的表體安裝不良，如接管偏大、偏小、偏移有臺階)或墊片突入管道都會引起測量誤差。配管內徑一般應等于或略大于流量計的內徑。如配管的實際內徑略小于流量計的內徑5%以內),雖不會影響僅表的固有K系數，但因流通面積突變引起表觀流速變化而產生附加測量誤差，這可以通過修正K系數來補償。修正后的儀表系數為K"=K（D2/D1）2式中:Dt-儀表實際內徑;D2-配管實際內徑。  當測量容易汽化的液體或工作條件接近臨界狀態的液體時,為防止氣穴現象出現，設計安裝時必須確認管道內的最低壓力P'，這樣才能保證渦街流量計正常工作。p由下式計算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道內流體絕對壓力，MPa;△p-流體在.發生體前后的壓差，MPa;po-在工作溫度下流體的飽和蒸汽壓，MPa;ρ--工作條件下流體的密度，kg/m³，V-流動流體的流速,m/s.儀表使用中還要注意以下問題:①安裝渦街流量計的位置要遠離動力設備和變化頻繁的閥門，如管線振動較大，應在流量計前、后2D處加裝固定支架以咸振;②如管道流體的流速不穩，可考慮在管線上增加穩壓裝置或整流器來消除流速分布的不均勻現象;③由于壓電晶體的靈敏度隨溫度升高而大幅度下降，應避免在測量高溫介質（≤250℃),特別是高低溫頻繁變化的介質中使用;④流量計的安裝位置應避開較強的熱源、電場及磁場,盡量選擇較好的工作環境1.環境條件  電磁流量計安裝分為兩種:一體式和分體式。(1)現場和環境較好的條件下，一般選用一體式，即傳感器和轉換器組裝成一體。(2)分體式電磁流量計即傳感器和轉換器分開裝于不同地點，一般出現以下情況時選用分體式:①環境溫度或流量計轉換器表面受輻射溫度超過60℃;②管道振動較大的場合:③對傳感器的鋁殼嚴重腐蝕的場合:④現場濕度較大或有腐蝕性氣體的場合:⑤流量計裝在高空或不方便調試的場合。2.防爆及防護等級  根據環境要求，選擇本安、隔爆型電磁流量計或普通型，并且滿足一定的防護等級，按規范進行安裝，提高儀表的安全性。3.電極材料  導電介質在電磁流量計管內通過時，在外加磁場的作用下產生感應電勢，電極的作用就是把產生的電動勢引出來,然后放大、輸出標準信號。電極直接跟介質接觸，因此，應根據介質的化學性質，選擇合適的電極，以免出現腐蝕。常用的電極材質有鉭、鈦、316L、HC、鉑銥合金、碳化鎢等。4.接地環或接液環  電磁流量計的輸出信號比較小，一般只有2.5~8mV,小流量時信號可能低至幾微伏，外界稍有干擾就會影響測量精度。因此，儀表外殼、測量管、介質、儀表屏蔽線等要做好等電位連接，并進行可靠、單獨接地。與介質連接的金屬部.分，就叫接地環或接液環。接地環的材料選擇--般考慮經濟性和耐腐蝕性，對于大口徑的金屬管道上的電磁流量計，為了節約成本，可以不設接地環，將流量計的法蘭和管道連起來然后再接地;如果電磁流量計用在小口徑的管道上或用在非金屬管道上，必須設置接地環。5.內襯材料  內襯主要作用是絕緣，預防電極短路，同時保護測量管不受介質腐蝕。常用的內襯材料包括:聚氨酯橡膠、PFA、天然軟橡膠、EPDM橡膠，選擇時應根據介質溫度、腐蝕性、是否含有固體顆粒、耐磨性能等情況，選擇合適的內襯，延.長儀表使用壽命。6.供電電源  一般廠家的電磁流量計采用四線制接線，信號線與電源線分開，可以采用交流220V電源供電，也可以采用直流24V電源供電。原則上采用直流24V安全電源供電，特別是在易燃易爆的環境。根據SH/T3104－2000《石油化工儀表安裝設計規范》中規定渦街流量計的安裝要求如下:(1)測量液體時渦街流量計應安裝于被測介質完全充滿的管道上。(2)渦街流量計在水平敷設的管道上安裝時，應充分考慮介質溫度對變送器的影響。(3)渦街流量計在垂直管道上安裝時，應符合以下規定:①測量氣體時，流體可取任意流向②測量液體時，液體應自下而向上流動。(4)渦街流量計下游應具有不小于5D(流量計直徑)的直管段長度，渦街流量計上游直管段長度應符合以下規定:①當工藝管道直徑大于儀表直徑(D)需縮徑時，不小于15D;②當工藝管道直徑小于儀表直徑(D)需擴徑時，不小于18D;③流量計前具有一個90°彎頭或三通時，不小于20D;④流量計前具有在同一平面內的連續兩個90°彎頭時，不小于40D;⑤流量計前具有不同平面內的連接兩個90°彎頭時，不小于40D;⑥流量計裝于調節閥下游時，不小于50D;⑦流量計前裝有不小于2D長度的整流器，整流器前應有2D，整流器后應有不小于8D的直管段長度。(5)被測液體中可能出現氣體時，應安裝除氣器。(6)渦街流量計應安裝于不會引起液體產生氣化的位置。(7)渦街流量計前后直管段內徑與流量計內徑的偏差應不大于3%。(8)對有可能損壞檢測元件(旋渦發生體)的場所，管道安裝的渦街流量計應加前后截止閥和旁路閥，插入式渦街流量計應安裝切斷球閥。(9)渦街流量計不宜安裝在有震動的場所。1.合理安裝　　換能器是組成超聲波流量計的主要結構，如果換能器安裝不合理，必然會影響超聲波流量計的應用效果。因此，在具體安裝中，必須充分結合實際情況，綜合考慮換能器的安裝位置及打開方式，尤其是在選擇位置上，既要保證換能器可以和上、下直管緊密連接，也要盡量避開變頻調速器、電焊機等干擾較大的位置。安裝方式有三種，一種是對貼安裝，一種是V形安裝，另一種是Z形安裝。如果選擇了多普勒式超聲波流量計，則在安裝中盡量選擇對貼式安裝方法。如果選擇了時差式超聲波流量計，既可以選擇V形安裝方式，也可以選擇Z形安裝方式。多數情況下，如果管徑小于200mm，宜采用V形安裝方式。如果管道直徑大于200mm，則要選擇Z形安裝方式。針對既能采用Z形安裝方式，也可以采用其他安裝方式的，要盡量選擇Z形方式，因?yàn)椋琙形方式安裝的換能器超聲波信號最強，運行過程也比較穩定。2.及時校核　　雖然超聲波流量計具有很強的抗干擾性和抗污染性，但如果長時間使用，也會影響運行的精度，為解決這一問題，可在超聲波流量計中配置一臺同類型的便攜式超聲波流量計，對現場儀表進行定期校核。堅持一裝一校核的原則，保證超聲波流量計選型合理、安裝調試達標，以便對每臺安裝之后的超聲波流量計進行合理校核。此外，還要在線對超聲波流量計發生的突變情況進行校核，通過便攜式超聲波流量計開展及時校核，以找到發生突變的根源，以便開展有針對性的檢修和處理。3.定期開展維護　　和傳統流量計相比，超聲波流量計的維護量比較小，尤其是對外貼式安裝換能器而言，要保證安裝之后沒有水壓損失，也不存在潛在漏水，定期檢查超聲波流量計中的換能器是否存在松動情況，和管道之間的連接情況是否良好，發現問題及時處理，保證超聲波流量計能夠持續穩定運行。1.制定氣體流量計定期清理表內液體的制度　　為保障旋進旋渦流量計計量的準確性,降低故障概率,在實際的運行與使用過程中,要進行計定期進行流量計各個部件的清理,尤其是要清理氣體流量計內的無關液體,相關部門需結合其具體的使用情況,確定最佳的清理周期,應用恰當?shù)那謇矸椒?保障清理的效果.2.及時更換氣體流量計漩渦發生體　　漩渦發生體如果在使用的過程中出現了損壞現象,同樣會影響計量精度.因此,這就要求在日常的維護過程中,需要定期進行氣體流量計漩渦發生體的定期更換.通常情況下,漩渦發生體的損壞主要是由于氣中含有細小泥沙等雜物,這些雜物會在流量計的運行過程中對螺旋體產生一定的沖擊,進而導致傳感器出現故障,這種情況下,就需要保障氣中不存在任何無關的雜物,及時清理流量計螺旋體,避免其他雜質、硬物造成的沖擊與損壞.3.現場進行壓力系數調節　　對每臺旋進旋渦流量計而言,在出廠的過程中,都存在固定壓力與溫度系數,如果在實際的計量過程中,額定壓力高于介質壓力時,流量計的計量結果會與實際存在較大的偏差,甚至無法正常顯示.因此,在實際的計量工作中,需結合介質壓力等參數,可以進行壓力系數的調節與控制.4.加強計量器的管理　　機械干擾是旋進旋渦流量計最常見的故障,在實際的使用過程中,為了避免這些故障的出現,相關人員需要加強對流量計的管理,在安裝的過程中,要嚴格遵守相應的安裝規范,保障流量計前后良好的固定性,在操作的過程中,避免出現各種不當?shù)牟僮餍袨?1、測量管、法蘭、浮子的材料選擇   針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。 2.金屬管浮子流量計和口徑的計算與選擇(針對液體流量測量) (1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV: 其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva (3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。 (4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。 (5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。 3.現場顯示及遠傳的選擇   現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。   遠傳型式可選用Es-電遠傳輸出4～20mA,亦可選用EX-本安防爆遠傳輸出4～20mA。 4.顯示儀表選擇   選擇流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。德國VSEVTR1050流量計參數資料  考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量儀表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。   由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值，然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特?cái)?shù); Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能   熱式質量流量計作為一種直接測量質量流量的智能型流量儀表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外，具有壓損小、直管段要求低和允許動態修正的特點，其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構，在累積輻照劑量較大區域，可采用分體式流量計進行測量，信號處理部分布置于累積輻照劑量較小區域。   主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下，測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃，要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言，熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能   由于主泵第三級密封泄漏流測點位于安全殼內,周圍存在1E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害，因而用于該測點的儀表應滿足抗震要求，在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周圍1E級儀表和核級設備產生潛在危害。   熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。   對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能   因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能，主要采用試驗法進行驗證。   對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上，累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內，表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝   為便于安裝和維護，流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正，經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量，熱式質量流量計可滿足安裝和維護要求。1.安裝地點的選擇①盡量避免將電磁流量計安裝在溫度經常變化的地點，降低溫度變化引起的溫漂，減少流量不穩情況。如果現場受到熱源的輻射，必須采用熱隔離或通風設施。②避免將流量計安裝在受振動或撞擊的地方。③盡量避免將電磁流量計安裝在腐蝕性環境中，若不能避免，盡量選擇通風良好的環境。④電磁流量計盡量避免陽光直曬。⑤請勿將電磁流量計安裝在電動機、變壓器和其他強電源附近，減少電磁干擾。⑥留足必要的安裝及檢修空間。2.流量計可自動檢測正反方向  安裝儀表時，應使流向箭頭同現場實際正流向保持一致。對分離型儀表，交換轉換器或傳感器一端的CD1和CD2端子上的連線，相當于切換流向。3.傳感器(含--體型)與管道的連接要求  首先，要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道因熱膨脹產生的應力影響。安裝傳感器時，應保證測量管與工藝管道同軸。法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。為可靠測量，重要的是電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位(水平、垂直、傾斜)，只要通過電極的連線基本處于水平位置即可(與水平線夾角一般<10度)，為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。要避免管道內產生負壓，損壞襯里。儀表安裝場所的磁場強度應小于400A/m。4.與金屬管道的連接、連線和接地  流量信號是以介質為參考點(0V)的差動信號，傳感器內部已將信號參考點(OV)與金屬測量管連通。一般通過管道法蘭與儀表法蘭的連接螺栓雖然能使流量計取得介質電位(0V)，但正規的方法是加裝電氣連線，確保以介質為OV的流量信號可靠輸出。傳感器還應加接地線，接地電阻應小.于10歐姆。5.其他安裝注意事項①電磁流量計接地裝置應獨立設置，不能與電氣系統共用接地裝置，接地電阻≤109.②儀表安裝完畢，通過2mm2銅芯軟線將電磁流量計接地極連接到接地裝置。③為了保護電磁流量計內襯不被機械劃傷，建議管道吹掃完畢后，再安裝電磁流量計。同時，在焊接管道時，嚴格控制電焊機接地線搭接位置，避免用電磁流量計本體作為導體通過焊接電流，以防電子線路被擊穿，造成儀表損壞。④為了防止電磁流量計受到管道的振動、熱脹冷縮的影響，避免將電磁流量計單獨固定，可以通過管道一起進行支撐。⑤電磁流量計中心軸應與管道中心軸保持同心，以免引起測量誤差。⑥搬運電磁流量計時，應保證流量計測量管部位均衡受力，或通過本體的吊環進行搬運，不能讓流量計信號引出管和接線盒受力。⑦當介質中含有固體沉淀物時，電磁流量計應垂直安裝，避免安裝在水平管道的最低點，以防物料堆積在管道內。⑧盡量遠離泵出口安裝，因?yàn)楸贸隹诮橘|(zhì)狀態不穩定并且距離電動機太近，容易產生干擾。
