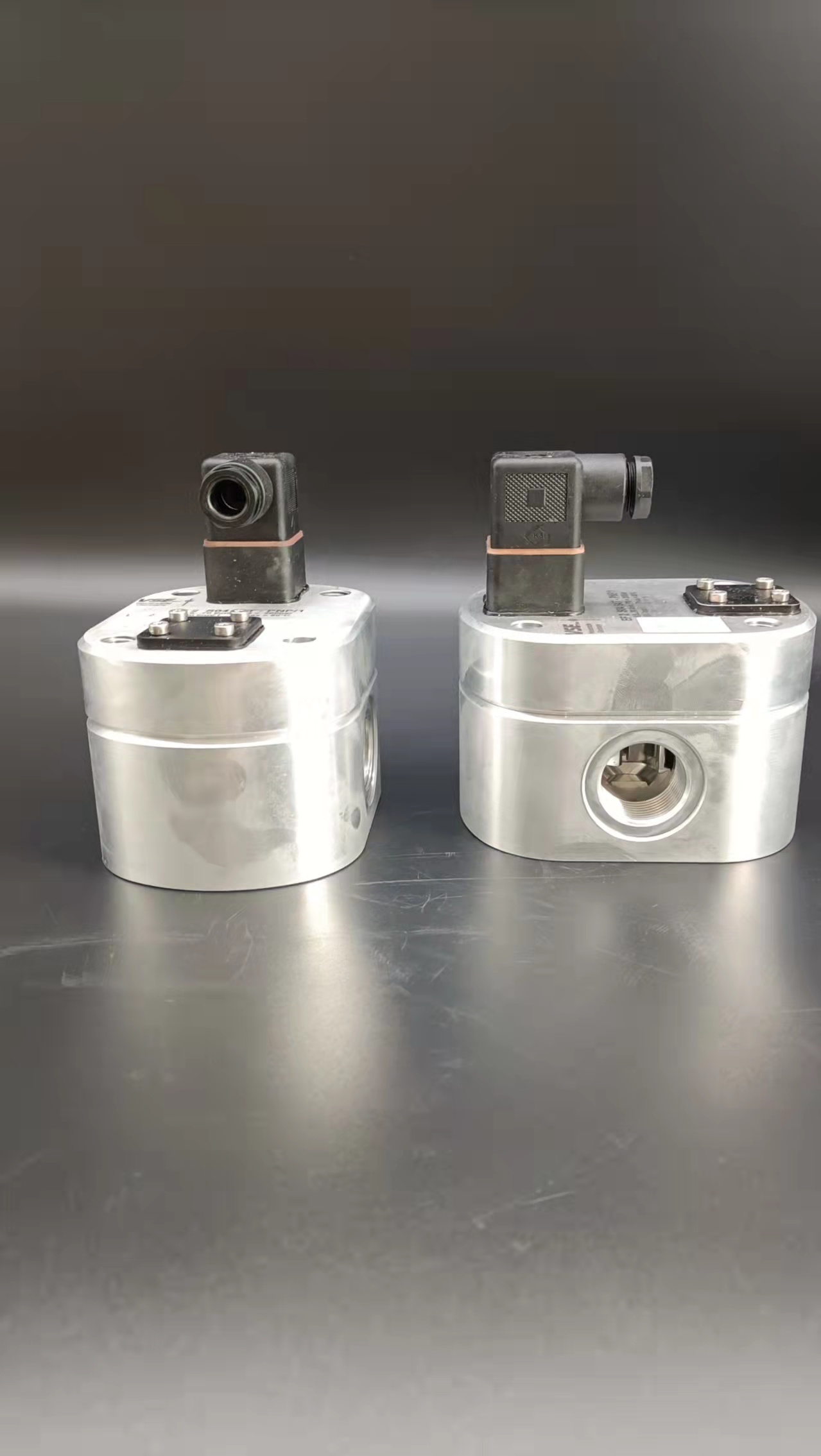

德國VSEAR800流量計型號規格同時我們還經營：彎管流量計能測量φ25~1000mm管道中各種流體的流量。其特點有以下幾種。1.彎管傳感器沒有任何插入件和感測件,是沒有附加阻力損失的節能型流量傳感器。結構簡單,工作可靠,節能降耗,節約運行費用,適合壓力低,大管徑,大流量的流量測量系統使用。2.耐磨性能好,使用壽命長,傳感器使用壽命等同于所替代的標準彎頭。長期運行管徑的微小磨損對彎管傳感器的測量精度影響甚微。3.安裝方便,免維護,傳感器采用直接焊接的方法安裝在工藝管道上,簡便經濟,不會產生泄漏問題。4.適應性強,測量范圍寬,傳感器不受工作現場的高溫粉塵潮濕震動、電磁場等不利因素的影響，,可在任何復雜的環境中工作。適用于中25~2000mm管道中,液體流速0.3~5m/s,蒸汽或氣體流速7~70m/s的廣闊范圍。5.彎管流量計對直管段的要求較低,只要滿足前5D后2D就可以獲得足夠的測量精度。電磁流量計在結構上由傳感器和轉換器組成，其中傳感器部分是檢測出感應電壓信號，也即是流量信號，經過信號傳輸線送給轉換器；轉換器部分主要起到處理流量信號，轉換成可供顯示儀、記錄儀、計算機等處理的標準電信號。其結構示意圖如圖4-1所示。 電磁流量計傳感器通過兩端法蘭，將它與被測流體所在的管道連接，安裝在測量管道上。它是電磁流量計流量測量部分，在設計過程中，它應滿足如下作用：（1）能夠?qū)⒘髁啃盘?hào)轉換成電壓信號；（2）通過對轉換器合理的設計，使無可避免的干擾所帶來的不利影響減少到最小程度，最大程度的提高流量信號的信噪比；（3）在選擇材料方面，盡量能夠滿足工業現場的要求，包括工業環境和電氣屬性等等。 電磁流量計轉換器不僅僅給電磁流量計提供勵磁電流，而且能夠接收傳感器測量的感應電動勢信號，將該信號濾波、放大并轉換為標準的電流電壓信號，以能夠在顯示儀表、控制儀表和計算機網絡實現對流量的遠距離調控、監測、計算。 電磁流量計原型樣機由10種元件組成，表4-1羅列出原型樣機的元件清單，給出元件的參數，在裝配圖中標注出每一個元件的編號與位置，如圖4-2所示，并作出了測量管道的三視圖。權函數求解系統基礎設計主要對管道、電極、勵磁線圈進行設計，因?yàn)檫@三個方面的選材與設計直接決定了電磁流量計測量系統的精確度，影響到權函數的實驗求解結果，同時在對管道、電極和勵磁線圈設計時，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以達到權函數實驗求解驗證仿真求解的目的。利用電磁感應原理，電磁流量計一般被用來測量流過管道中導電流體的流量。不管流體的性質如何，只要其具有微弱的導電性(電導率大于8X10-5Ss/m)即可進行測量。通常，油田三采注入的聚合物混合液的導電性能良好，符合這種測量條件。 如圖1所示，根據電磁感應原理，當導電流體，在磁場強度為B的磁場中以速度V運動時，切割磁力線而產生電場E關系為 則在線形長度為L(zhǎng)的a和b兩點之間產生感應電動勢Ɛab a、b兩接收電極之間的距離L為已知常數，B為已知的磁場強度。故εab是V的單調函數,Ɛab隨V變化而變化。而瞬時流量g等于流速V與導管截面積S(常數)的乘積，因此有 式中K一儀器常數， 只要通過電磁流量計電路測得Ɛab，即可得到對應的流量Q。通常對電磁流量計傳感器進行分析時將側壁上的兩個電極看做點電極，但實際上它也是有一定的尺寸，兩個電極與被測液體接觸時有一定的電阻，這就是信號源的內阻。信號源內阻和放大電路輸入阻抗共同組成分壓電路，為了減少傳感器信號電壓損失，需要放大電路的輸入阻抗遠遠大于信號源內阻，這樣才能最大限度減少測量誤差。 信號源內阻模型如圖2.2。管道側壁裝有一對點電極，電極為圓柱形，電磁流量計直徑為d,兩電極間距為D，即管道內徑，被測液體電導率為σ。假設管道足夠長，電極與被測液體的阻抗用圓板電極與半無線寬流體接觸的模型計算。電極與被測液體1/2dσ, 由于管道直徑遠大于電極直徑，信號源內阻為兩電極與被測液體的接觸電阻之和即1/dσ。可見電極大小與被測液體電導率決定了信號源內阻。通常被測液體電導率從10S/m到10-6S/m，電極大小為cm級，這樣信號源內阻從十幾歐到幾百兆歐。為了提高孔板流量計的準確度,可采取以下措施。1.標準孔板節流裝置的制造與安裝 利用標準孔板流量計測量天然氣流量必須嚴格按照SY/T6143-2004標準規定的各項技術指標，對標準孔板節流裝置進行設計、加工制造、檢驗、安裝和使用。特別是孔板直角入口邊緣尖子度和測量管內壁粗糙度的加工和檢驗;孔板前后直管段長度的保證，直管段圓度、臺階以及孔板與測量管同軸度的保證。另外，開發統一的標準孔板流量計的設計軟件,可提高節流裝置設計和儀表選型的技術水平。2.采用可換孔板裝置與定值節流裝置 可換孔板節流裝置是一種新型節流裝置,節流元件精確地安裝在固定的座體內(座體通過法蘭與管道連接)，在不拆動管道或不停止流體輸送的情況下，可方便地提升孔板，進行檢查、清洗或更換,從而保證了計量準確度。采用液壓升降的裝置,孔板提升輕便,特別適用于大口徑孔板。這種節流裝置還配有清洗室和清洗機構,為解決污垢介質，特別是單井天然氣的準確計量提供了有效手段。 定值節流裝置改變了現有節流裝置根據計算結果加工其孔徑的方法,對每種通徑測量管道配以有限數量的節流件,孔徑系列按優先數系選用,每種通徑配35種不同孔徑比β值的孔板。目前節流裝置設計猶如量體裁衣，定值節流裝置則變成成衣選用,采用定值節流裝置有利于產品批量生產，降低生產成本,方便選用和使用，便于監督生產。可換孔板節流裝置和定值孔板相配套,將改變傳統的生產方式,實現了節流裝置產品系列化、通用化和標準化,有利于提高標準孔板裝置計量的準確度。 標準孔板存在的缺點是入口直角銳利度易在流體沖刷下發生鈍化。據估計,鈍化嚴重的可能使流出系數偏移1%~2%,鈍化后其流出系數較為穩定,這在流量計算中給孔板入口直角銳利度的精確修正帶來很大的困難。標準噴嘴的流出系數是穩定的，另外，在同樣流量和相同β值時噴嘴的壓力損失只有孔板的30%。影響標準噴嘴推廣使用的主要原因是噴嘴制造成本高,在標準中噴嘴的流出系數不確定度較大(約2%)。采用定值節流件,專用加工設備實現批量生產,降低生產成本,而個別校準則可得到高精確度的流出系數,在天然氣流量測量中用噴嘴代替孔板，其優點是明顯的。3.應用合理的流量積算方案 根據天然氣計量工況條件和用戶對計量精度的要求，應采用對壓力、溫度和天然氣組分變化對流量自動部分補償或全補償?shù)姆e算方案，計量系統測量?jī)x表配備和精度的選用應符合GB/T18603-2001妖然氣計量系統技術要求》。用智能差壓變送器,壓力變送器、溫度變送器和流量計算機組成在線檢測系統，使溫度和壓力變化得到補償，可以提高測量準確度,降低流態脈動(或波動)引起的流量測量附加誤差。孔板流量計量程比一般為1~3,而實際測量天然氣流量變化有時會超過這個范圍。在這種情況下，其測量準確度顯著下降,如果采用定值節流裝置,寬量程智能差壓變送器與流量計算機配套使用,可方便地?cái)U(kuò)展流量量程或遷移量程,進而實現傳統孔板流量計的智能化。
德國VSEAR800流量計型號規格如何解決電磁流量計無輸出信號或輸出值有偏差第一如果管道內測量介質不滿管電磁流量計就無法正常工作.因?yàn)樵诮橘|(zhì)不滿管的情況下電磁流量計會產“生最為常見的應用程序故障,產生這種現象可能是由于營道中介質流速非常低造成不滿管流量計測量誤差增大或者介質未能滿過電極從而流量計根本無法進行工作.需通過工藝調整必須保證管道內測量介質充滿才能使用電磁流量計進行測量.第二測量介質中含有大量空氣和氣體也會造成電磁流量計無法正常工作。這些氣泡的存在造成流量計無法準確辨別干擾了其準確的測量。第三電磁流量計不能用于持續時間較短的配料操作,這是由于電磁流量計無法正常反復啟動和停止,它的啟動到正確讀數之間存在一個時間滯后問題。第四電磁流量計本身不能計量質量流量.電磁流量計是一種速度式流量計測量的是體積流量若要測量質量流量必須配合高精度的密度測量裝置來進行換算。電磁流量計的特點 電磁流量計的原理決定了其具備如下特點:1.傳感器內既沒有葉輪，也沒有旋渦發生體和探頭，因而也就從根本.上避免了回收水中的雜物、泥沙等對葉輪的纏、卡及對旋渦發生體和探頭的包圍等因素造成的計量不準或計量停止的現象。2.測量不受被測液體的密度、粘度、溫度、壓力和導電率變化的影響,.所以特別適用于尾礦回收水這種泥沙濃度隨回收水t多少而變化的液體的測量。3.傳感器電極結構多樣化，可根據不同的應用條件選擇叮拆卸式、固定式和刮刀式電極，特別是刮刀式電極，可在不停被測介質的情況下對電極進行清理，應用起來非常方便.4.安裝方便，可水平、垂直或傾斜任意角度安裝，對下游直管段要求較低，且襯里和電極有多種材料可供選擇，所以有耐腐蝕和耐磨等特點。5.儀表采用了:態方波勵磁技術，先進的小信號處理技術和軟件技術，抗干擾性能強，精度穩定可靠。6.儀表不能測址氣體、油品、有機溶劑等不導電介質。電磁流量計應用與效果我們?cè)诎惭b使用過程中,除了滿足常規的要求外,著重強調了如下幾點:1.選擇的安裝地點保證了電磁流量計在計量時傳感器內時刻注滿介質，且上游有5D,下游有2D以上的直管段,有足夠的安裝檢修空間;2.安裝流量計時做了面積約2m²的接地網,.接地網離地面要有足夠的深度，并在掩埋接地網時撒了部分工業用NaCI以確保傳感器接地電阻小于102;3.由于安裝地點離電機和配電盤較近,為防止電磁干擾,我們把整個一體式流量計用鐵箱全部罩住進行了屏蔽，并將屏蔽鐵箱單獨可靠接地(抄讀數字時打開鐵箱讀數);4.在使用過程中,每半年清理一次傳感器電極,以防止上面的污垢影響信號的輸出。德國VSEAR800流量計型號規格 評定渦街流量計性能指標主要有4個參數:K系數、量程比、重復性和準確度等級。其中,K系數是指一個測量周期內,流量計輸出的脈沖數與流過流量計的相應流體總體積之比,每臺流量計都.有一個對應的平均K系數,一般都是通過實流標定得出的;量程比是指流量計可測最大流量值與最小流量值的比值;重復性是指在相同測量條件下,重復測量同一個被測量,測量?jī)x器提供相近示值的能力;準確度等級是指符合一定的計量要求，使誤差保持在規定極限以內的測量?jī)x器的等別或級別。 根據上述測試性能指標，對該方案研制的DN25mm、DN32mm和DN50mm共3種口徑的樣機一批共10臺進行測試，10臺樣機啟停質量法水流量標準裝置上全部通過0.5級合格檢定,特別是重復性指標，全部?jī)?yōu)于0.1%。其中一臺DN25mm口徑樣機的標定結果見表1,其量程比達15:I,最小流速測到0.28m/s,量程范圍明顯高于同口徑的各種容積式流量計,準確度等級高于渦街流量計等其他普通速度式流量計。 2014年，國內某核電站定制了一臺DN25mm口徑渦街流量計，用于計量含結晶和顆粒物的核廢液,經用戶現場標定其準確度等級達到0.4;另一化工企業用戶的一臺DN25mm口徑渦街流量計,用于計量150℃下的甲基鄰苯二銨有機液流量,介質粘度150mPa.s,用戶現場實.流標定其準確度等級達到0.5級。由金屬管浮子流量計的工作原理我們知道：流體的流量與浮子在錐管中的高度有關，因此要實現對流量的測量，實際上取決于對浮子位置的測量。 本設計中采用美國公司生產的非接觸式角位移磁阻傳感器HMC1501代替?zhèn)鹘y(tǒng)的接觸式角度傳感器，HMC1501可以測量從磁鐵發出的磁場的方向角。 設計中將一條形磁鐵置于磁阻傳感器上方，令磁阻傳感器與錐管間距離為L(zhǎng)，傳感器距錐管底部高度為H，如圖2.3所示。 當浮子位于高度H處時，小磁鐵的轉角為0。當流量變化時，浮子上下移動，其內嵌磁鋼也隨之上下移動，此時，置于磁阻傳感器正上方的條形磁鐵受到磁場作用發生轉動，如圖2.4，轉動的角度即與浮子位置有關。 由上圖可見當磁鐵轉過角度為θ時，金屬管浮子流量計浮子在錐管中的位置h=H+Ltgθ，則根據式1.9可得：根據流量計設計要實現的功能，智能金屬管浮子流量計的硬件系統實現方案如圖2.1所示：本系統主要分為三部分：信號采集模塊、信號處理模塊以及輸出和顯示模塊，下面將對這三個模塊進行簡要介紹。(1)信號采集模塊：此模塊用來實現信號采集功能，系統中核心要采集的是流量信號，除此之外，還需要采集溫度和壓力信號。這是因?yàn)楫?dāng)被測流體為蒸汽時，其密度隨溫度和壓力的變化而變化。為了準確計算出流體的流量，必須要考慮溫度和壓力變化對流體密度的影響。因此，設計中要實現流量、溫度以及壓力三種信號的采集。(2)信號處理模塊：信號處理模塊的基本功能是實現信號的放大、濾波以及A/D轉換。此外，系統中采用微控制器MSP430F149對采集信號進行計算、補償，線性化等智能化處理。(3)輸出及顯示模塊：設計中使用E2PR0M保存累積流量值以及儀表參數值，并將流量信號轉換為4?20mA工業標準電流信號輸出。同時，使用LCD實時顯示瞬時流量和累積流量，最后將金屬管浮子流量計測量結果通過CAN總線傳送給上位機顯示。
您如果需要德國VSEAR800流量計型號規格的產品，請點擊右側的聯系方式聯系我們，期待您的來電
