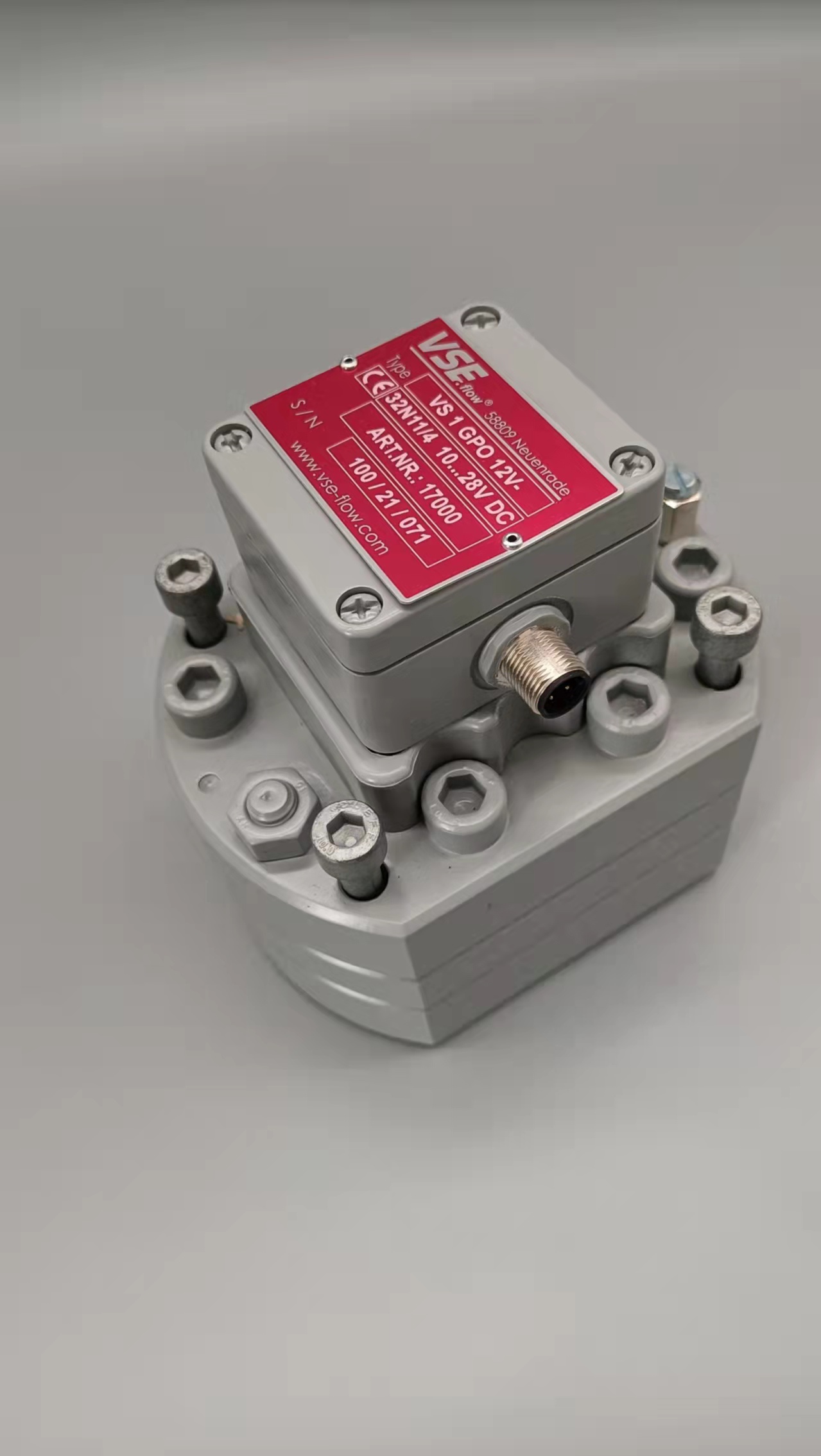

德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計樣本同時我們還經營：1.一般要求：●供電電纜與電磁流量計信號電纜分開鋪設,電纜槽分開,穿線管分開.●電纜進入一次表采用撓性防爆軟管或者波紋管進行保護.護線帽和密封接頭要擰緊,必要時加防水膠帶做二次保護.穿線管檢查是否有毛刺,如果穿線管較粗,則采用防火膠泥進行封堵.●電纜在入口處留出U型彎,同時穿線管出線口要低于表頭,防止雨水進入表頭.●動力電纜如果為單股銅芯則可以不用壓線鼻子,但是必須標識零線,火線及接地線及來線位置.●信號電纜一般為多芯軟線,必須壓線鼻子或者涮錫,同時標識位號及來線位置.在系統側電纜留有一定余量,屏蔽層在系統側單側接地.●無論供電電纜還是信號電纜,在接線前必須進行校線.●現場一次表入水口及出水口雙側接地.接地線采用綠,黃雙色線,確保接地牢靠,同時接地極為等電位.2.詳細接線說明：　　電磁流量計接線一般有以下幾種信號：供電接線,4～20mA信號輸出,上限報警輸出,下限報警輸出,通訊信號等●電磁流量計一般采用220V交流供電或者24V直流供電.本項目污水流量計采用220V交流供電.●該電磁流量計為四線制,自控系統卡件接收4～20mA信號按照四線制方式連接.●上,下限報警輸出均為二次表內集電極開路輸出,為無源輸出,自控系統DI卡輸出24V.實際設計時報警信號不接入自控系統,在自控系統內對瞬時流量設置高,低限報警值.●通訊信號一般采用485通訊.采用兩線制帶屏蔽通訊專用電纜.●如果采用脈沖信號,則需要自控系統提供脈沖卡件.本項目從成本角度考慮采用4～20mA信號.容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士0.2%，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。1.工作原理　　橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示。　　當被測流體流經橢圓齒輪流量計時，由于要克服儀表阻力必然引起壓力損失，從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下，產生作用力矩使橢圓齒輪連續轉動 .　　由于 P1>P2，P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零，此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時，A輪和B輪都為主動輪.在圖3-14(c)所示位置時，A輪上的合力矩為零，而B輪上的合力矩最大.B 輪逆時針轉動，此時B為主動輪 .A 為從動輪。如此循環往復，將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位，依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。橢圓齒輪流量計的體積流量Q為:Q=4nv2(3-7)式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。2.使用特點　　橢圓齒輪流量計適用于潔凈的高粘液體的流量測量，其測量精度高，壓力損失小，安裝使用方便，可以不需要直管段。但被測介質中不能含有固體顆粒，更不能夾雜機械物，否則會引起齒輪磨損甚至損壞。所以為了保護流量計，必須加裝過濾器。　　橢圓齒輪流盤計在啟用或停運時，應緩慢開、關閥門，否則易損壞齒輪，另外，流量計的溫度變化不能太劇烈，否則會使齒輪卡死。1.機械干擾　　在旋進漩渦流量計的運行過程中，機械干擾的存在會影響計量結果的準確性，在實際的計量過程中，如果旋進漩渦流量計的使用過程中受到了劇烈的機械振動或者沖擊，其內部的電氣元件會出現受到影響，出現嚴重的振動與變形情況。在一些油田工程中，應用旋進漩渦流量計時，這種儀表多是安裝在室內的，這種使用環境使得其在具體的應用過程中，機械干擾的情況難以避免，甚至有時還存在著聲波干擾、地面振動干擾等現象，這一系列的干擾都將會影響計量結果的準確性。2.紫外線的傷害　　由于旋進漩渦流量計多處于室外露天環境下，這種運行與使用環境就導致在實際的應用過程中，極易受到外部環境因素的影響，儀表的屏幕顯示難以正常進行，常常存在讀數不清晰、顯示不全的問題。3.感應探頭易損壞　　旋進漩渦流量計的使用過程中，感應探頭是其中的主要元件，在實際的使用過程中，在一定的條件下，受到各種內外部因素的干擾，常常會出現感應探頭損壞的情況，比如，在大井節流器失效、開鏡過程中氣流量中雜質含量較高的情況下，探頭極易被損壞，引發計量異常。德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計樣本  渦街流量計也稱之為旋渦流量計或卡門渦街流量計。可以適用于管道內多種流體(氣體液體、蒸氣)的流量測量。其特點是壓力損失小，量程范圍大,精度高,在測量工況體積流量時可以對流體的壓力和溫度參數自動進行修訂。該流量計可以將測量結果進行模擬標準信號或數字脈沖信號的輸出,容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。   在流體中設置非流線型漩渦發聲體時,在渦街流量變送器中的三角柱形的旋渦發生體后會上下交替產生正比于流速的兩列旋渦，這種旋渦稱為卡門旋渦(見圖1)。旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關,用下式表示: 式中ƒ--旋渦的釋放頻率 ,單位為Hz; Ʋ--流過旋渦發生體的流體平均速度,單位為m/s; d一旋渦發生體特征寬度,單位為m; St一斯特勞哈爾數(Strouhal number) ,無量綱，它的數值范圍為0.14 ~ 0.27 St是雷諾數的函數,   通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度Ʋ,再由公式   求出流體流過渦街流量計的流量q。(式中A為流體流過旋渦發生體的截面積。)1）測量電磁流量計勵磁線圈的電阻值，以確定勵磁線圈是否有匝間短路（線路編號“7”和“8”之間的電阻），電阻值應在30歐姆之間和170歐姆。如果電阻與工廠記錄相同，則認為線圈良好，并且不間接評估電磁流量計傳感器的磁場強度。2）測量勵磁線圈對地的絕緣電阻（測量編號“1”和“7”或“8”），以確定傳感器是否潮濕，電阻值應大于20兆歐。3）測量電極和液體之間的接觸電阻（測量數字“1”和“2”和“1”和“3”），并間接評估電極和襯里層表面的一般狀況。如果電極表面和背襯層附著到沉積層，則沉積層是導電的還是絕緣的。它們之間的電阻應在1千歐和1兆歐之間，線號“1”和“2”以及“1”和“3”的電阻值應大致對稱。4）關閉管道上的閥門，當電磁流量計充滿液體且液體不流動時，檢查整個機器的零點。根據需要進行適當調整。5）檢查信號線和激勵線各芯線的絕緣電阻，檢查屏蔽層是否完好。6）使用GS8校準儀測試電磁流量計轉換器的輸出電流。當給定零流量時，輸出電流應為：4.00 mA；當給定100%流量時，輸出電流應為：20.00 mA。輸出電流值的誤差應優于1.5%。7）測試勵磁電流值（轉換器端子“7”和“8”之間），正負勵磁電流應在規定范圍內，約為137（5%）mA。測量沼氣的流量計如何選型:注意連接方式；注意結構類型；注意顯示方法；注意信號輸出方式；注意防爆形式。流量計連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因?yàn)槠浣Y(jié)構緊湊，價格低，而且供貨周期短。流量計結構類型：一體型結構和分體型結構。一般采用一體型結構，只有在特殊場合下采用分體型結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。流量計顯示方法：無現場顯示、帶現場顯示和只帶現場顯示。現場顯示是指在表頭上裝有液晶顯示電路，可顯示累積流量、瞬時流量等參數。流量計信號輸出方式： 脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因?yàn)槊}沖信號直接與旋渦脫落頻率相對應，不需轉換，具有最高的累計精度；同時，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。流量計防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計樣本智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM)，是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多，而且要將這些引線與驅動、控制等電路連接才能用于顯示信息，因此生產廠家在制造液晶顯示器件的同時，也將與之對應的驅動、控制等電路做成PCB板，然后用壓框和導帶或?qū)щ娤鹉z將液晶顯示器件固定在PCB板上，從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC．G12864DYSY-1W型液晶模塊的外部尺寸圖。　　圖3.11MSC．G12864DYSY-1W型液晶模塊的結構圖，由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器，兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示，KS0107B作為64行的行驅動控制。
