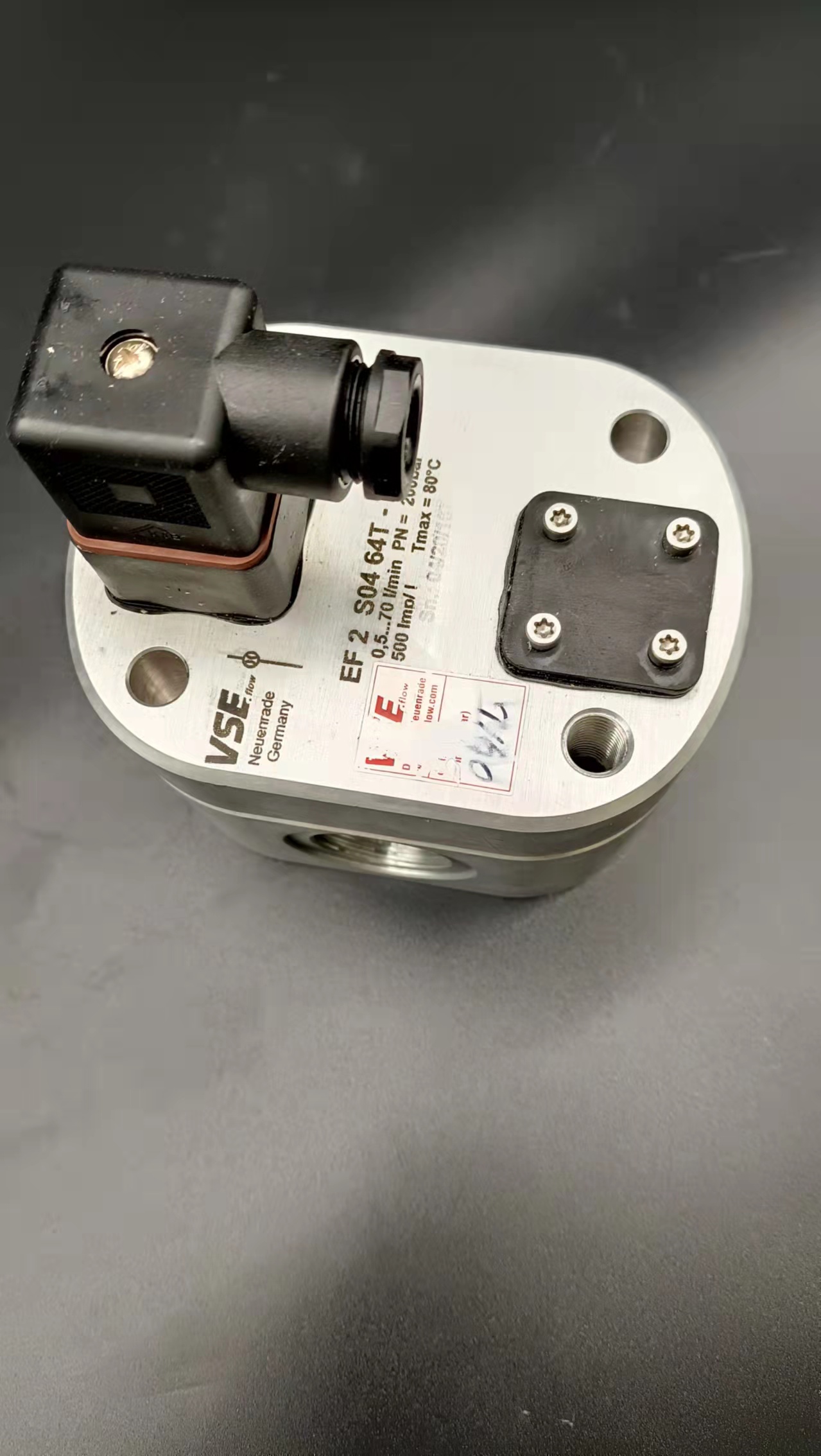

德國VSEVS1/2流量計選型樣本同時我們還經營：渦輪流量計作為速度式儀表,以動量矩守恒為基礎,渦輪流量計基本力矩平衡方程為[1]: 式中 Tb一軸與軸承的粘性摩擦阻力矩(流動產生的力矩); Td一渦輪流量計轉動的驅動力矩; Th一輪轂表面的粘性阻力矩; Tm一磁電阻力矩和軸與軸承的機械摩擦阻力矩之和; T1一葉片頂端與傳感器外殼的粘性摩擦阻力矩; Tw一輪轂端面粘性摩擦阻力矩; J一渦輪的轉動慣量; ɷ-渦輪轉動的角速度。   當流速較低時,渦輪流量計處于靜止狀態,此時角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不計。在這種情況下，式(1)可以簡化為:   由式(2)可以看出提高驅動力矩是降低渦輪流量計啟動排量的一-條捷徑。如圖1所示，傳統渦輪流量計入口端是直管段和軸向導流片,流體流經渦輪葉片之前只有軸向速度,對渦輪的驅動力矩只是對渦輪葉片作用力的徑向分力產生的力矩。因為渦輪葉片螺旋角為45°,如果將導流片改為螺旋角為-45°的螺旋導流片(圖2),當流體進入導流片時會產生旋轉,方向與渦輪葉片正交,使得流體在軸向流動速度不變的基礎上增加了徑向的旋轉運動,流體的旋轉方向與渦輪葉片的轉動方向一致,在相同流量條件下,增加了流體對渦輪葉片的驅動力,實現降低啟動排量和提高分辨率的目的,整體結構如圖3所示。使用電磁流量計的前提是被測液體必須是導電的，不能低于閾值(即下限值)。電導率低于閾值會產生測量誤差直至不能使用，通用型電磁流量計的閾值在10-4~(5×10-6)S/cm之間，視型號而異。一般電導率閾值為5×10-6S/cm=5μS /cm?！　」I用水及其水溶液的電導率大于10-4S/cm，酸、堿、鹽液的電導率在10-4～10-1S/cm之間，使用不存在問題， 低度蒸餾水為10-5S/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用。表1列出若干液體的電導率。從資料上查到有些純液或水溶液電導率較低,認為不能使用,然而電磁流量計實際工作中會遇到因含有雜質而能使用的實例，這類雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的要高，也有利于流量測量。在電磁流量計等節點設備和PC機通信的過程中,由地址幀、命令幀、數據幀、校驗和可組成各種功能不同的報文.由于采用主從工作方式來實現通信,電磁流量計等節點設備僅能接收并執行PC機發送來的控制命令,而不能發送命令給PC機.因此,由PC機發往流量計等節點設備的報文一般包括一個地址幀,一個命令幀,若干個數據幀和一個校驗和,其報文格式如圖4.5a所示：而由流量計等節點設備發往PC機的報文一般包括一個地址幀,若干個數據幀和一個校驗和,其報文格式如圖4.5b所示.　　由于RS-485電氣標準規定每段只能聯結32個節點設備,因此可用地址幀中的5位表示這32個地址,其余3位用來表示命令,從而構成地址命令幀.對于控制命令需求不超過八個的通信系統,采用地址命令幀可壓縮報文長度提高通信效率.電磁流量計和PC機通信的主要目的是將流量計采集到的數據讀到PC機中.這些數據包括：總累積流量、正向累積流量、反向累積流量、瞬時流量.通信時,PC機只需向電磁流量計發送讀總累積流量、讀正向累積流量、讀反向累積流量、讀瞬時流量命令即可,因此二者間通信所用的地址幀和命令幀可合二為一,用一個地址命令幀代替.PC機和電磁流量計間的地址命令幀定義如圖4.6所示.二者通信所使用的報文可簡化為圖4.7的格式.德國VSEVS1/2流量計選型樣本1.孔板流量計前后的直管段必須是直的,不得有肉眼可見的彎曲。2.安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。3.為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以①直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法：A.孔板流量計前OD,D/2,D,2D4 個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D.任意內徑單測量值與平均值之差不得超過±0.3%B.在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其最大偏差不得超過±2%②節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關,見表1(β=d/D,d為孔板開孔直徑,D 為管道內徑)。4.孔板流量計上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取表一所列數值的1/25.孔板流量計上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D).若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)?？装辶髁坑嫷闹饕考呒壙装彘y(采用高級型閥式孔板節流裝置),主要用于差壓式流量計的信號的產生和傳輸,可實現在線更換孔板,不影響輸送介質,無附加管路;裝置內有孔板安裝定位機構,標定準確度等級為0.5級;該裝置設有上、下兩個密封腔,以及滑閥部件,無旁設附加管線,裝置上、下腔間的密封件采用全硬密封結構，閥板和閥座采用22Cr堆焊硬質合金,設有注入密封脂輔助結構,可以防止閥座、閥板密封面上污物的沉淀;采用法蘭取壓標準孔板作為流量檢測元件。　　孔板流量測量系統一般由節流裝置(標準孔板)、差壓變送器及數據處理器(開方積算器或計算機)組成?？装辶髁坑嬍菍藴士装迮c多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,它可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定。德國VSEVS1/2流量計選型樣本1、精確度　　一般說來，選用渦輪流量計主要是看中其高精確度。目前渦輪流量計的精確度大致為液體：國際市場為±0.15％R，±0.2％R,±0.5％R和±1％R，國內定型產品為±0.5％R和±1％R；氣體：國際市場為±0.5％R和±1％R，國內為±1％R和±1.5％R，以上精確度指范圍度為6：1或10：1。精確度除與本身產品質量有關外，還與使用條件密切相關。　　若縮小范圍度可提高精確度；特別是作為標準表法流量標準裝置的標準流量計，若定點使用，精確度可大為提高?！　×髁坑嬀_度愈高，對現場使用條件的變化就越敏感，要想保持其高精度，需要對儀表系數特別的處理。一種處理方法就是所謂儀表系數浮動處理法。即由現場以下條件實時進行處理：a）粘度受溫度的影響；b）密度受壓力、溫度的影響；c）傳感器信號冗余（一臺傳感器輸出二個信號，監視其比值；d）系數的長期穩定性（采取控制圖確定）等?！　τ谫Q易儲運交接計量，常配備在線校驗裝置，以便定期進行校驗。　　生產廠使用說明書列舉的儀表精確度為基本誤差，現場應估算附加誤差，現場誤差應為兩者的合成。2、流量范圍的選擇　　渦輪流量計的流量范圍的選擇對其精確度及使用期限有較大的影響。一般在工作時最大流量相應的轉速不宜過高。使用狀況分連續工作和間歇工作兩種，連續工作是指每天工作時間超過8小時，間歇工作是每天工作時間少于8小時。對于連續工作最大流量應選在儀表上限流量的較低處，而間歇工作可選在較高處。一般連續工作是將實際最大流量乘以1.4作為流量范圍的上限流量，而間歇工作則乘以1.3。　　如果儀表口徑與工藝管道通徑不一致時，則應以異徑管和等徑直管改裝管道?！　τ诹魉倨偷墓に嚬艿?，最小流量成為選擇儀表口徑首先要考慮的問題，通常以實際最小流量乘以0.8作為流量范圍的下限流量，使其留有一定的裕量。若配有分段線性化功能的顯示儀，在傳感器流量下限值不能滿足實際最小流量時，應要求生產廠在實際最小流量及其附近進行流量校驗，將測得的儀表系數輸入顯示儀，這樣就能既降低儀表的流量下限值，還能保持測量的精確度。3、精確度等級　　對于儀表精確度等級的要求要慎重，應該從經濟角度來考慮，例如大口徑輸油（輸氣）管線的貿易結算儀表，經濟上關系重大，在儀表上多投入是合算的。至于輸送量不大或作為過程控制用只需中等精度水平即可，切忌盲目追求高精度。本安型防爆傳感器適配安全柵型號及制造廠，核查防爆等級及批準文號等。若要顯示質量流量（或標準狀態下體積流量）要選配壓力、溫度傳感器或密度儀表。渦輪流量計顯示儀現已由以微處理器為基礎可與上位計算機進行通信的流量計計算機所包括，該儀表在儀表功能及使用范圍等都遠超過老式渦輪流量顯示儀。目前作為貿易計量的各類型流量計都趨向于配有直讀式顯示裝置。不但有總量計量的顯示，還可附加補償器（一臺功能齊全的流量計算機）輸出遠傳信號。4、對流體的要求　　對流體的要求為潔凈（或基本潔凈）、單相或低粘度的，常用流體舉例如下：一般流體，包括水、空氣、氧氣、高壓氫氣、牛奶、咖啡等；石油化工類：汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯、聚乙烯、苯乙烯、液化氣、二氧化碳及天然氣；化學溶液類：氨水、甲醇、鹽水等；有機液體：酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等；無機液：甲醛、酢酸、苛性鈉、二硫化碳等。對于腐蝕性介質，使用材質選擇要注意，含雜質多及磨蝕性介質不推薦使用。5、對液體粘度的要求　　液體渦輪流量計為粘度敏感的流量計，當液體粘度增大時，儀表系數的線性區變窄，下限流量增大，當粘度增加到一定數值時，甚至無線性區域。螺旋葉片的情況比直葉片要好的多?！　τ谝后w,通常用水校驗傳感器,當精度為0.5級時,可在5×10-6mm2/s以下的液體而不必考慮粘度的影響。當流體粘度高于5×10-6mm2/s時，可用相當粘度的液體校驗而不必作粘度修正。此外也可采取一些措施來補償粘度的影響。如縮小使用范圍度，提高流量下線值或儀表系數乘以雷諾數修正系數等?！　≌扯葘x表系數的影響與傳感器結構類型及參數口徑大小等有關。有幾種粘度對儀表系數影響的表示方法：儀表系數與雷諾數的關系，在幾種粘度下，儀表系數與輸出頻率的關系和儀表系數與輸出頻率除以運動年度的比值的關系等等。這些資料有的生產廠準備有，但并非所有的生產廠都有這些資料。6、對氣體密度的要求　　氣體渦輪流量計主要考慮流體密度對儀表系數的影響，密度的影響主要在低流量區域，如圖14所示。密度的增大（即壓力增大）使特性曲線直線部分向下限流量區域拓展，傳感器的范圍度擴大，線性度改善。若氣體渦輪流量計在常壓的空氣中校驗使用時被測介質工作壓力不一樣，其下限流量由下式計算qvmin,qvamin-分別為壓力p和壓力pa（101.325kPa）下被測介質和空氣的體積流量下限值，m3/h;p,pa-分別為工作壓力（絕壓）和大氣壓（101.325kPa）,kPa;d-被測介質的相對密度,無量綱。7、體積流量換算到質量流量　　渦輪流量計測量的是實際體積流量，無論物料平衡或能源計量，介須測量介質流量（即標準狀態下的體積流量），這是應由下式進行換算　式中 qv，qvn－分別為工作狀態和標準狀態下的體積流量，m3/h；p，T，Z－分別為工作狀態下絕對壓力（Pa），熱力學溫度（K）和氣體壓縮系數；pn，Tn，Zn－分別為標準狀態下絕對壓力（Pa），熱力學溫度（K）和氣體壓縮系數；8、不宜選用渦輪流量計的場所含雜質多的流體，如循環冷卻水、河水、排污水、燃油等；流量急劇變化的場所，如鍋爐供水系統、有空氣錘的供氣系統等；測量液體時，管道壓力不高而流量又較大，儀表下游側壓力可能接近飽和蒸汽壓，有產生氣穴的危險，如液氨從高位槽靠位能自由流出，在排放口處就不宜安裝；電焊機、電動機、有觸點的繼電器等的附近，存在嚴重電磁干擾的場所；上下游直管段長度嚴重不足，如輪船的機艙內；鍋爐自動供水系統如頻繁地起泵和停泵，對葉輪造成沖擊，使傳感器很快損壞；有腐蝕性或磨蝕性介質選型時應慎重，宜與制造廠聯系咨詢。9、經濟性　　選用渦輪流量計用于高精確度場合，其經濟因素應多方面考慮。儀表的購置費只是費用的一部分，還應考慮以下幾方面的開支：安裝用輔助設備費（如消氣器、過濾器等）或旁路支管包括閥門等；校驗費，為了保持高精度必須經常校驗，甚至在現場安裝一套在線校驗裝置，其費用相當可觀；維護費，渦輪流量計的易損件更換用，他是保持高性能必需的。

您如果需要德國VSEVS1/2流量計選型樣本的產品，請點擊右側的聯系方式聯系我們，期待您的來電
