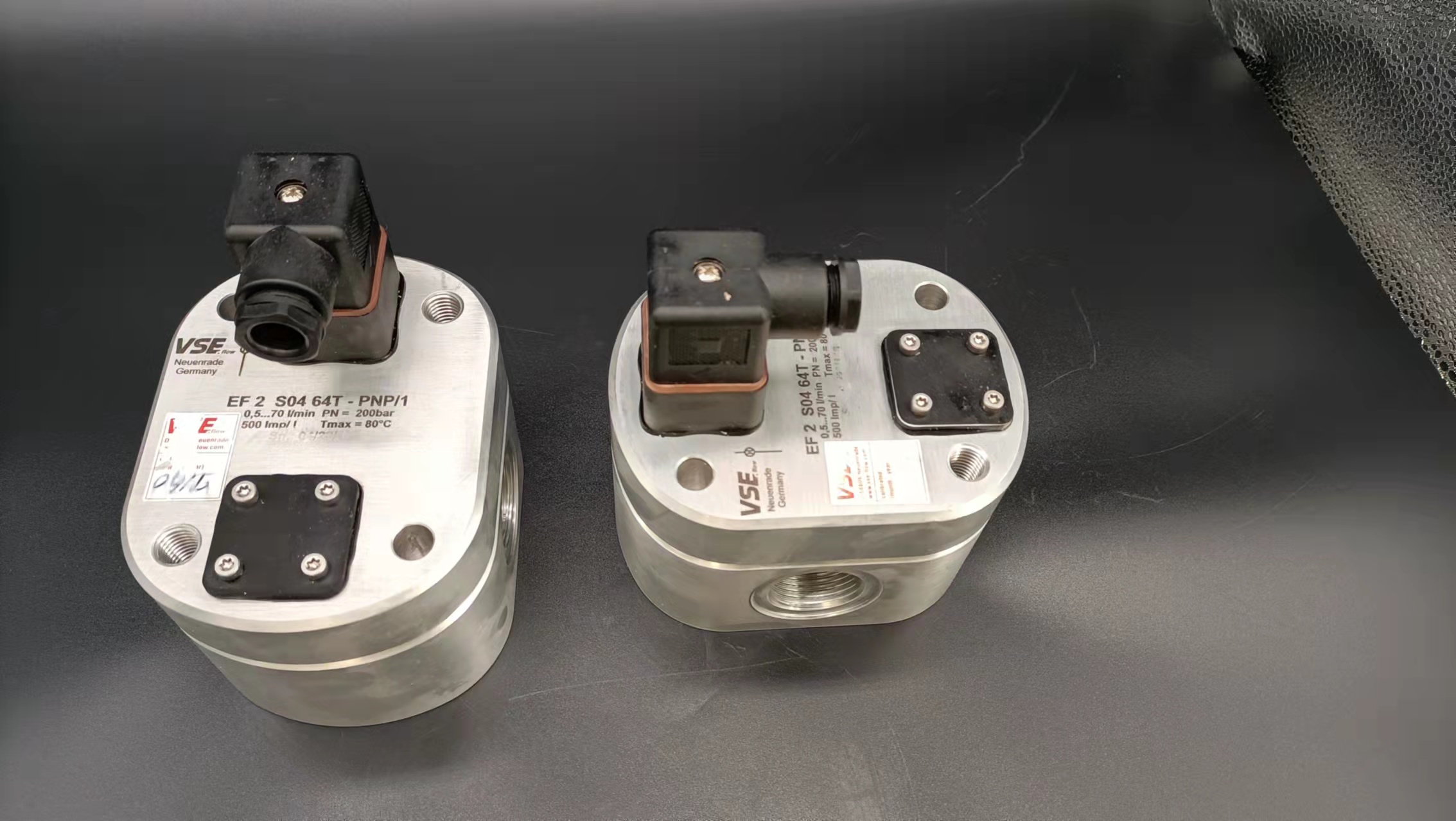

德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計電子樣冊同時我們還經營：1.渦街流量計的測量范圍較大,一般10:1,但測量下限受許多因素限制:Re>10000是渦街流量計工作的最基本條件,除此以外,它還受旋渦能量的限制,介質流速較低,則旋渦的強度、旋轉速度也低,難以引起傳感元件產生響應信號,旋渦頻率f也小,還會使信號處理發生困難。測量上限則受傳感器的頻率響應(如磁敏式一般不超過400Hz)和電路的頻率限制,因此設計時一定要對流速范圍進行計算、核算,根據流體的流速進行選擇。使用現場環境條件復雜,選型時除注意環境溫度、濕度、氣氛等條件外,還要考慮電磁干擾。在強干擾如高壓輸電電站、大型整流所等場合,磁敏式、壓電應力等儀表不能正常工作或不能準確測量。2.振動也是該類儀表的一大勁敵。因此在使用時注意避免機械振動,尤其是管道的橫向振動(垂直于管道軸線又垂直旋渦發生體軸線的振動),這種影響在流量計結構設計上是無法抑制和消除的。由于渦街信號對流場影響同樣敏感,故直管段長度不能保證穩定渦街所必要的流動條件時,是不宜選用的。即使是抗振性較強的電容式、超聲波式,保證流體為充分發展的單向流,也是不可忽略的。3.介質溫度對渦街流量計的使用性能也有很大的影響。如壓力應力式渦街流量計不能長期使用在300℃狀態下,因其絕緣阻抗會由常溫下的10MΩ~100MΩ急降至1MΩ~10KΩ,輸出信號也變小,導致測量特性惡化,對此宜選用磁敏式或電容式結構。在測量系統中,傳感器與轉換器宜采用分離安裝方式,以免長期高溫影響儀表可靠性和使用壽命。渦街流量計是一種比較新型的流量計,處于發展階段,還不很成熟,如果選擇不當,性能也不能很好發揮。只有經過合理選型、正確安裝后,還需要在使用過程中認真定期維護,不斷積累經驗,提高對系統故障的預見性以及判斷、處理問題的能力,從而達到令人滿意的效果。1.空間電磁波干擾及改進　　電磁流量計用于測量實踐的過程中,轉換器與傳感器間如果存在較長的電纜,同時周邊有較強電磁干擾的情況存在,此時由于電纜的存在,干擾信號會被引入進去,最終會有共模干擾現象形成,導致流量計發生非線性、顯著失真或大幅度晃動等諸多情況,測量的準確性也會因此大打折扣.面對此類誤差引發的原因來看,可根據下述措施進行解決：(1)在電磁流量計安裝中,需要深入分析周邊環境,保證電磁流量計原理強磁場.(2)盡量將電纜長度控制在適宜范圍內,并落實相關屏蔽措施,如將電纜傳入接地鋼管中,避免電源線與電纜傳入同一根管.(3)選擇與要求相符合的屏蔽電纜,同樣能將電磁波構成的干擾有效降低.2.連接電纜問題及改進　　電磁流量計是通過特定電纜、轉換器和傳感器組成的系統,因此電纜長度、屏蔽層數、導體橫截面積、絕緣情況及分布電容等都會對其測量結果構成影響,甚至還會對電磁流量計的正常運行產生干擾.所以,在安裝電磁流量計時不但需要參照導體橫截面積、屏蔽層數、待測液體電導率及分布電容等確定電纜長度,同時也要將電纜中間接頭的情況規避,并妥善處理末端,保障能夠實現良好連接.此外,也要保障所用電纜符合標準要求.3.測量管內存在著層及改進　　以電磁流量計應用對象為根據,其多以測量非清潔流體為主,倘若實際測量中有一定量沉淀物等物質存在于非清潔流體內部,電磁流量計的正常使用及測量也必然會遭受影響,如污染電磁流量計管道、電極表面,最終引發測量誤差.面對此類誤差引發原因,相關人員在日常工作中應當做好電磁流量計定期清洗工作,同時適當將流速提升.此外,在襯里材料的選擇中,可選擇聚四氯乙烯.4.電極選擇、液體流速問題及改進　　電磁流量計實際應用中,其電極和內部材料會直接接觸待測液體,所以在選擇電極和襯里材料時,都應當以待測液體為根據合理進行.結合待測液體性質完成襯里材料特性的確定,并在實際測量中圍繞測量溫度展開嚴格控制,避免由于襯里材料選擇不合理或溫度控制力度不足而導致襯里材料受磨損或變形等情況,進而導致附著速度加快、增大測量誤差發生率.針對此類情況,在應用電磁流量計時,在突出襯里材料選擇針對性的同時,也需要合理選擇電極,并妥善控制液體流速,保障處于合理范圍.5.測量液體呈現不對稱狀態及改進　　應用電磁流量計測量相關液體的流量時,待測液體如果有不對稱狀態出現,必然會引起測量誤差的情況.液體非對稱狀態通常在單一的漩渦流或沿管線軸線的直線流等兩種流動組合方面得到表現.該情況下,管道截面的積分為液體體積流量.上游直管段如果存在不足,一般情況下可結合流量調節器調節流量,控制上下游一定范圍內流量計內徑與管道內徑之間具備相同的數值,確保上游直管段充足.6.電極與勵磁線圈對稱性問題及改進　　在加工制造電磁流量計磁力線圈及電極時,有著嚴格對稱的要求.倘若有不對稱的情況出現,必然會引起不對稱偏差,進而對測量結果構成影響,最終也就會有測量誤差的情況出現.同時,在安裝電磁流量計時,也嚴格要求了安裝地點的振動,如一體型電磁流量計的安裝,需要在振動小的場所內,如果振動超出了標準就會有誤差出現在測量中,甚至還會對儀表的正常工作構成影響.所以,相關人員在實際安裝前,需要對待安裝位置振動展開嚴密測量,保障與安裝標準相符合.金屬管浮子流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例:   彈性膜片受到向上的作用力為: P2A+P1a(1) 彈性膜片受到向下的作用力為: P3A+P2a+F(2) 在壓力平衡狀態時，即式(1)=式(2)時: P2A+P1a=P3A+P2a+F(3) 作為壓力調節器膜片的壓差P2-P3,我們可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以: C(恒定值)=P2-P3   當金屬管浮子流量計測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變為:P3+△P,P2變為: P2+△P,所以: C(恒定值)=P2-P3德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計電子樣冊蒸汽流量測量從測量技術上分為兩類:一類為過熱蒸汽和高干度(干度x=0.9以上)的飽和蒸汽;另一類為低干度飽和蒸汽.前一類可以作為單相流體處理,而后一類則為兩相流。由于目前所有的流量計只適用于單相流體,因此,低干度飽和蒸汽尚需進行深入研究。　　常用的流量計有： 差壓式流量計。該流量計目 前仍是測量蒸汽流量的主要儀表,為適應需要在技術上也有了新的發展.比如把節流裝置. 差壓變送器及三閥組組成一體式節流流量計，該流量計解決了差壓信號管路易出故障的缺點.還有采用定值節流件,用標準噴嘴代替標準孔板,因為噴嘴和孔板相比較,噴嘴的流出系數穩定，不會因為邊緣銳角變鈍使流出系數發生變化,壓損也比孔板低,一般在同樣流量及值(孔板孔徑與管道直徑之比)時,壓損為孔板的 30%～50%。　　渦街流量計測量中溫,即 200℃以下應用于蒸汽測量已趨于成熟,是目 前用于蒸汽測量的常規流量計.但是,應注意低干度介質將使其儀表系數偏離檢測值而增大測量誤差。　　均速管流量計.分流旋翼式流量計一般在準確度要求不太高的內部管理分配上應用,主要是因為使用方便,價格便宜.通常適用于中小流量蒸汽的測量。　　應變式新型靶式流量計,其結構由測量管.靶板.力傳感器. 信號處理單元組成.力傳感器為應變計式傳感器,信號處理顯示可以就地直讀顯示或輸出標準信號.力傳感器由筒式彈性體和力應變片組成,可以是內貼式和外貼式兩種.當彈性體在力作用下發生形變時,它破壞了由力應變片組成的電橋的平衡,產生與流量成平方關系的電信號.其工作原理是在恒定截面直管段中設置—個與流束方向相垂直的靶板,流體沿靶板周圍通過時,靶板受到推力的作用,推力的大小與流體的動能和靶板的面積成正比。在一定的雷諾數范圍內,流過流量計的流量與靶板受到的力成正比.靶板所受的力由力傳感器檢出。　　靶板受力經力轉換器轉變成電流信號(4～20)mA或氣壓信號(20~100)kPa輸出,輸出信號與流量的關系可根據計算公式確定.這種應變式新型靶式流量計在蒸汽測量中具有比較優越的應用前景,適用于中小流量蒸汽的測量。1、渦街流量計的測量范圍較大,一般10:1,但測量下限受許多因素限制:Re>10000是渦街流量計工作的最基本條件,除此以外,它還受旋渦能量的限制,介質流速較低,則旋渦的強度、旋轉速度也低,難以引起傳感元件產生響應信號,旋渦頻率f也小,還會使信號處理發生困難。測量上限則受傳感器的頻率響應(如磁敏式一般不超過400Hz)和電路的頻率限制,因此設計時一定要對流速范圍進行計算、核算,根據流體的流速進行選擇。使用現場環境條件復雜,選型時除注意環境溫度、濕度、氣氛等條件外,還要考慮電磁干擾。在強干擾如高壓輸電電站、大型整流所等場合,磁敏式、壓電應力等儀表不能正常工作或不能準確測量。2、振動也是該類儀表的一大勁敵。因此在使用時注意避免機械振動,尤其是管道的橫向振動(垂直于管道軸線又垂直旋渦發生體軸線的振動),這種影響在流量計結構設計上是無法抑制和消除的。由于渦街信號對流場影響同樣敏感,故直管段長度不能保證穩定渦街所必要的流動條件時,是不宜選用的。即使是抗振性較強的電容式、超聲波式,保證流體為充分發展的單向流,也是不可忽略的。3、介質溫度對渦街流量計的使用性能也有很大的影響。如壓力應力式渦街流量計不能長期使用在300℃狀態下,因其絕緣阻抗會由常溫下的10MΩ~100MΩ急降至1MΩ~10KΩ,輸出信號也變小,導致測量特性惡化,對此宜選用磁敏式或電容式結構。在測量系統中,傳感器與轉換器宜采用分離安裝方式,以免長期高溫影響儀表可靠性和使用壽命。渦街流量計是一種比較新型的流量計,處于發展階段,還不很成熟,如果選擇不當,性能也不能很好發揮。只有經過合理選型、正確安裝后,還需要在使用過程中認真定期維護,不斷積累經驗,提高對系統故障的預見性以及判斷、處理問題的能力,從而達到令人滿意的效果。德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計電子樣冊1.只要滿足流量計的使用條件(包括.流體的流動特性.介質特性.操作過程及流量范圍)與檢定時相一致，便會得到與流量計檢定精度等量的使用精度。這就要求流量計的使用與檢定的流體的流動特性(流量計進口的速度分布)相同;流體的物理性質(密度等)也相同;檢定過程相同，并且在流量計的檢定流量范圍內使用儀表常數，那么在對介質密度壓力修正后。其使用精度便等同于其檢定精度。2.若流量計的使用與檢定條件滿足上述相同性原則，并且流量計在檢定流量范圍內定點使用時(使用其檢定流量下的儀表系數的平均值).則流量計的使用精度將會大大優于其檢定精度。3.若流量計在檢定該范圍內實際使用時，可用特性方程。即依據檢定中得到的各個流量下的平均儀表系數與流量Q的對應關系,借助最小二乘法原理，直線擬合得到K1=aq+b,用擬合后的K1代替儀表常數k,也可提高流量計的使用精度。  渦街流量計是基于流體力學中著名的“卡門渦街”研制的。在流動的流體中放置- -非流線型柱形體,稱旋渦發生體,當流體沿旋渦發生體繞流時,會在渦街發生體下游產生兩列不對稱但有規律的交替旋渦列,這就是所謂的卡門渦街,如圖1所示。   大量的實驗和理論證明:穩定的渦街發生頻率ƒ與來流速度v1及旋渦發生體的特征寬度d有如下確定關系叫:   式中St為斯特羅哈數,與雷諾數和d相關。   當雷諾數Re在一定范圍內(3 X102~2 X105)時(4],St為一常數,對于三角柱形旋渦發生體約為0.16   雷諾數的定義為   式中S為管道的橫截面積。   由高精度氣體渦街流量計的測量原理可知,通過測量旋渦發生頻率僅能得到旋渦發生體附近的流速vI,由式(3)可知在橫截面積一定的情況下,流體的流量Q與流體的平均流速v成正比,因此要精確計量流體的流量必須找到`v與v1的對應關系。   根據流體力學理論,在充分發展的湍流狀態下，流體的速度分布有如下關系式川:   式中:vp為到管壁距離為y的P點的速度;y為點到管壁處的距離;Vmax:為管道中的最大流速,通常取管道中心的速度;R為管道的半徑;n為雷諾數的函數。 表1中給出了部分雷諾數與n的對應關系。   由于旋渦發生體的位置固定,因此當雷諾數一定時v1與`v有固定的比例關系換言之,當雷諾數Re變化時,二者的比值也發生變化，   圖3給出了不同雷諾數下充分發展的湍流的流速分布,如圖所示Re越大,流速分布越平滑,即旋渦發生體附近的流速越接近平均流速,故ƒ( Re)應為單調遞減函數。圖4給出了3臺50mm口徑，寬度14 mm三角形旋渦發生體的氣體渦銜流量計,在20℃,一個標準大氣壓下,不同雷諾數下的K值曲線。如圖所示實驗數據與理論分析基本一致,因此渦銜流量計的測量原理即決定了儀表系數的非線性特性。若要提高渦街流量計的計量精度,必須針對不同的流速分布對K值進行修正。超聲波液位計基本要求　　超聲波液位計換能器發射脈沖超聲波時，都有一定的發射開角。從換能器下沿到被測介質表面之間，由發射是超聲波波束所輻射的區域內，盡可能有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。如果有障礙物干擾情況下，安裝時需要進行"虛假回波存儲"。另外須注意超聲波波束不得與加料料流相交。　　安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。測量的基準是探頭的下邊沿。1、盲區 2、空倉（最大測量距離） 3、 最大量程 4、測量范圍注：使用超聲波物位計時，務必保證最高料位不能進入測量盲區。安裝位置　　在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。1、基準面2、容器中央或對稱軸　　對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。常見安裝位置的正誤1、錯誤：換能器應與被測介質表面垂直。2、錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免安裝在容器中央。3、正確1、錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。2、正確 注意：室外安裝時應采取遮陽、防雨措施。攪拌　　當罐中有攪拌時，超聲波液位計安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。泡沫　　由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的最佳選擇。氣流　　如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，您應該將傳感器安裝在導波管內，或使用雷達液位計或導波雷達液位計。1)電磁流量計:電磁流量計工作原理基于電磁感應定律。當具有一定導電率的液體在磁場中移動時，產生電動勢。國內外使用這類流量計較多，它具有準確度高量程較大、無水頭損失、直管段要求短等優點。但造價隨著管徑增大而成倍增加。2)插入式渦輪流量計:插入式渦輪流量計是將旋轉葉輪的渦輪頭與不銹鋼桿連接插入管中的裝置。當流體流動沖擊渦輪葉片轉動時，用測量渦輪的轉速來反映流體流量。它只能測知管內某點的流速靠儀表系數來推算平均流速。分切向式渦輪頭和軸向式渦輪頭兩種，安裝或維護時可以不斷水;造價相對較低。3)超聲波流量計:超聲波流量計近年來在國內外給水行業大口徑水管上用得較多。它具有準確度高量程大、無水頭損失、安裝方便等優點:其造價不因管徑增大而增加，適用于較大管徑場合。此類儀表從原理到結構都很復雜，故障排除較困難。4)渦街流量計:渦街流量計是利用管內水流遇障礙物(擋體)產生震蕩運動的規律制成的震蕩現象稱卡門渦街。由于沒有可動部件和感壓孔，所以不宜受水中雜質影響，也不宜磨損或發生障礙，但管中流速不宜太低。5)均速管、文丘利流量計:均速管是一種多孔采集斷面流速即能測知平均流速的裝置其優點是便于安裝水頭損失小造價較低;缺點是流速低時，壓差較小，準確度低。文丘利流量計是-種比較可靠穩定性好的流量計，但造價較高。渦街流量計由殼體、漩渦發生體和放大器組成.一種典型的結構如圖4所示,殼體內插入柱體,由其產生的渦街信號可用各種檢測方式檢出,經放大器放大后,輸出脈沖信號.　　渦街流量計是一種無運動部件的流量計,按其原理分類屬于振蕩型流量計.同屬于這類流量計還有漩渦進動型流量計；振蕩射流型流量計.由于渦街流量計不含有運動部件及對流體沖刷敏感的部件,因而在使用過程中,可靠性高,使用壽命長,并具有一般節流式流量計的優點,精確度穩定,再現性好.在大批量生產和工藝穩定的條件下,可以采用“干校驗法”,即不必逐臺儀表進行實液標定,可根據結構尺寸直接確定儀表常數及儀表精度.渦街流量計是‘種數字式流量計,它輸出的脈沖信號的頻率與流量成線性關系,同時具有量程寬、重復性好．便于遠距離無精度損失的傳輸.此外儀表常數及精度不受介質的壓力、溫度、密度等變量的影響.一旦渦街流量計的結構確定．流體振蕩就服從的客觀規律,其振蕩頻率不能人為地改變,因而儀表常數及其變化規律是客觀的.

您如果需要德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計電子樣冊的產品，請點擊右側的聯系方式聯系我們，期待您的來電
