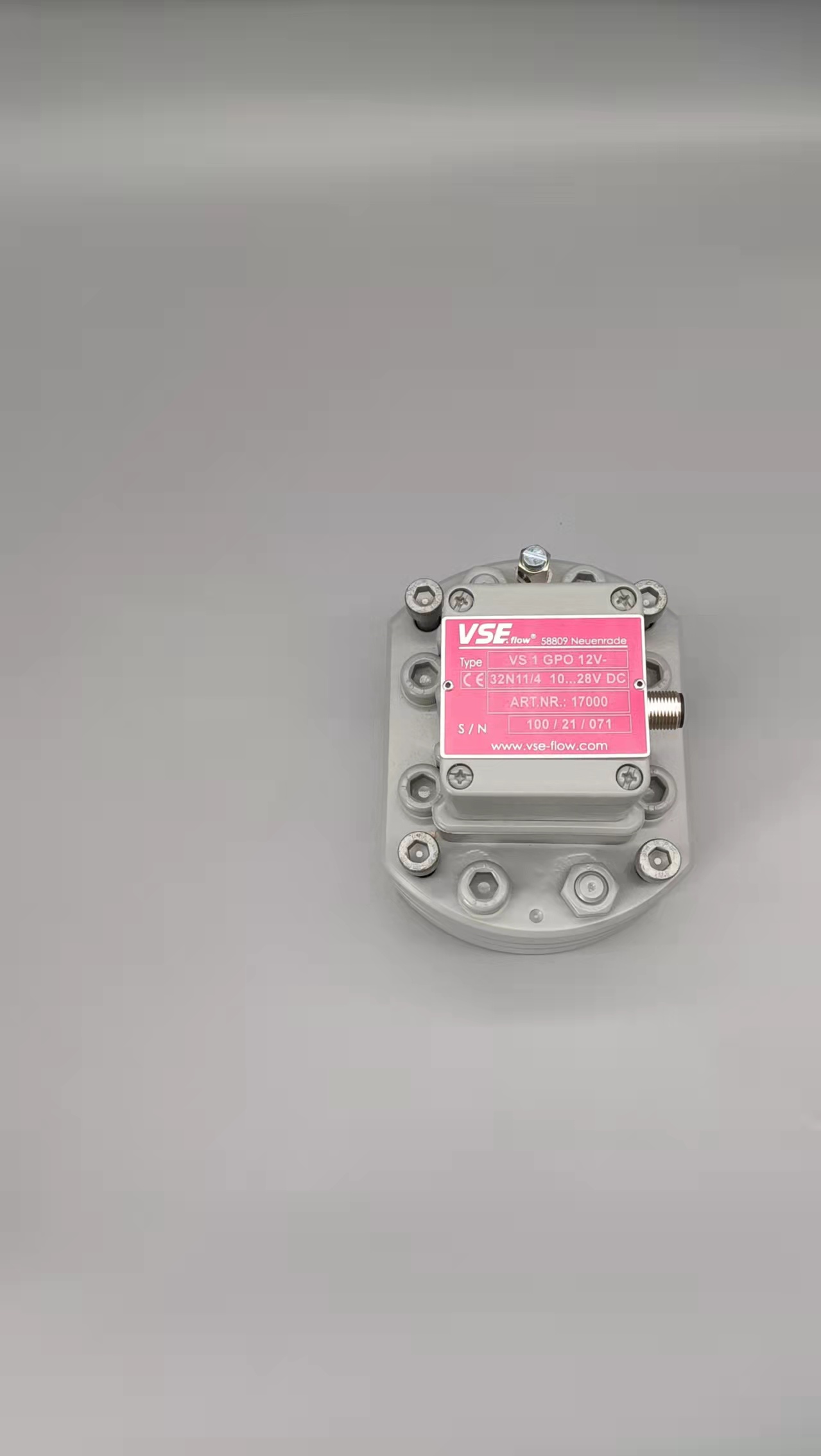

德國VSEAHM03流量計供應商同時我們還經營： 管道式大口徑流量計的在線校準方法，一般為標準表比對法、利用蓄水池作為測量容器的液位落差法和檢測電氣參數法，比如CJ/T364-2011《管道式電磁流量計在線校準要求》中，規定了標準表比對法和電氣參數檢測法。在不得已情況下采用驗證方法，如經常采用的物料平衡法、熱量平衡法、設備能力法、流量增量驗證法等。近年來發展起來的非實流法校準液體超聲流量計的現場校準方法，主要是通過測量聲速來實現液體超聲流量計現場校準，適用特大口徑的流量計,如國家頒布實施的JJF1358--2012《非實流法校準DN1000~DN15000液體超聲流量計校準規范》。 本文在線校準試驗采用1.0級夾裝式時差法.超聲流量計作為標準表，被測流量計是管道大口徑電磁流量計，校準測量時間為20~30min。在線校準方法參照JJG1033--2007《電磁流量計檢定規程》和CJ/T364-2011《管道式電磁流量計在線校準要求》。2012年、2013年的部分試驗結果如表2所示，其余約60臺電磁流量計的試驗結果以計量誤差分布圖給出，如圖1所示。 從表2和圖1中可以看出，其計量誤差大部分在±5%左右，但有的誤差甚至超過±10%，最大的計量誤差接近±20%。究其原因，除流量計選型有誤(實際管道流速在電磁流量計規定流速的下限附近或以下)，安裝不規范.(如閥門件擾流等)，直管段不足和存在非滿管流等缺陷需要進行改造外，還有現場在線校準.時諸多因素的影響。1.一般要求：●供電電纜與電磁流量計信號電纜分開鋪設,電纜槽分開,穿線管分開.●電纜進入一次表采用撓性防爆軟管或者波紋管進行保護.護線帽和密封接頭要擰緊,必要時加防水膠帶做二次保護.穿線管檢查是否有毛刺,如果穿線管較粗,則采用防火膠泥進行封堵.●電纜在入口處留出U型彎,同時穿線管出線口要低于表頭,防止雨水進入表頭.●動力電纜如果為單股銅芯則可以不用壓線鼻子,但是必須標識零線,火線及接地線及來線位置.●信號電纜一般為多芯軟線,必須壓線鼻子或者涮錫,同時標識位號及來線位置.在系統側電纜留有一定余量,屏蔽層在系統側單側接地.●無論供電電纜還是信號電纜,在接線前必須進行校線.●現場一次表入水口及出水口雙側接地.接地線采用綠,黃雙色線,確保接地牢靠,同時接地極為等電位.2.詳細接線說明： 電磁流量計接線一般有以下幾種信號：供電接線,4～20mA信號輸出,上限報警輸出,下限報警輸出,通訊信號等●電磁流量計一般采用220V交流供電或者24V直流供電.本項目污水流量計采用220V交流供電.●該電磁流量計為四線制,自控系統卡件接收4～20mA信號按照四線制方式連接.●上,下限報警輸出均為二次表內集電極開路輸出,為無源輸出,自控系統DI卡輸出24V.實際設計時報警信號不接入自控系統,在自控系統內對瞬時流量設置高,低限報警值.●通訊信號一般采用485通訊.采用兩線制帶屏蔽通訊專用電纜.●如果采用脈沖信號,則需要自控系統提供脈沖卡件.本項目從成本角度考慮采用4～20mA信號.
德國VSEAHM03流量計供應商針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構。 該新型電纜的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力。總屏敞層外擠包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護。 該新型低噪音電磁流量計用信號電纜通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。 電磁流量計供電電壓問題是最主要的問題，也是此次儀表更換的最大困難。電磁流量計A是DC24V供電回路，兩線制;電磁流量計B是AC220V供電,四線制。將B表安裝在現場就意味現場要接一條AC220V的供電線，電纜設計之初肯定留有一定的余量(參照SH30822019石油化工儀表供電設計規范余量要求)。但是AC220V供電設備在現場并不是很多,想找到一根備用的AC220V電源線或許不是那么容易。 經現場核實電磁流量計A的安裝位置附近并沒有AC220V供電設備，距離太遠的設備如果現場重新配管施工AC220V電纜線路,因涉及動火作業或者挖掘作業,在投用裝置里面有很大的風險，而且工期太久。所以AC220V電源通過備用電纜的想法走不通。進一步現場核查發現，電磁流量計A非直拉電纜，中間有接線箱，接線箱內有多部儀表通過一根16P本安電纜接至中控室，該16P本安電纜有6P備用線,其余10P電纜所接儀表為電磁流量計A和3臺液位開關、6臺閥位回訊。現考慮通過這根16P的電纜中的1P走AC220V電源。接線箱到儀表端重新敷設一根臨時電源線約15m,16P電纜到現場機柜間,將AC220V的1P備用線從端子柜通過一對端子排重新引出，加接電源線接至電源柜。該方案可行性分析如下: 1)16P本安電纜中液位開關信號、閥位回訊信號都是通斷的開關信號,抗干擾能力強。電磁流量計B最大功率為75W,電流不大,且AC220V的電壓波形好，比較穩定,對DC24V負載造成串擾的影響考慮可以接受。 2)AC220V電源信號走原本安電纜路徑.是不符合規范的。綜合客觀實際要求，只能最大限度地滿足規范又要考慮現實情況。根據HG-T20512-2014儀表配管配線設計規范中7.1.3(見表3)和7.1.5(見表4)要求,可以知道儀表信號電纜與電力電纜平行敷設最小間距都是50mm。此處是該次故障處理沒辦法克服只能容缺的地方。 3)機柜間電纜布線,因是在投用盤柜施工，同一柜子儀表在線的同時進行布線接線，施工安全尤為重要。考慮采取充足準備，提前加工,盡量減少盤柜內動作，由有經驗的接線員接線,禁止攜帶對講機進入機柜間等措施。確保機柜間電纜布線接線安全。 綜合分析，該方案的可行性可以接受。 考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量儀表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。 由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值，然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特數; Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能 熱式質量流量計作為一種直接測量質量流量的智能型流量儀表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外，具有壓損小、直管段要求低和允許動態修正的特點，其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構，在累積輻照劑量較大區域，可采用分體式流量計進行測量，信號處理部分布置于累積輻照劑量較小區域。 主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下，測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃，要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言，熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能 由于主泵第三級密封泄漏流測點位于安全殼內,周圍存在1E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害，因而用于該測點的儀表應滿足抗震要求，在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周圍1E級儀表和核級設備產生潛在危害。 熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。 對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能 因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能，主要采用試驗法進行驗證。 對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上，累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內，表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝 為便于安裝和維護，流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正，經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量，熱式質量流量計可滿足安裝和維護要求。當前熱式氣體質量流量計大部分用于測量氣體，只有少量用于測量微小液體流量。熱式質量流量計具有性能可靠、無可動部件、安裝方便，壓損小、量程比寬(可達1000:1)、靈敏度高等特點2,特別適用于大管徑、低流速，非圓截面管道、現場空間狹窄處測量等特殊工況，在環境保護和過程工業的應用發展迅速，例如:污水處理過程中發生的氣體，燃料電池工廠各種氣體的流量測量及煤粉燃燒過程粉/氣配比控制等。 與常用的孔板流量計、渦街流量計和差壓式均速管、文丘里流量計相比較，熱式氣體質量流量計有如下特點:(1)直接測量流體的質量流量或標準狀態下的體積流量，不需要進行溫度壓力補償;.(2)一次元件結構簡單，采用不銹鋼或特種合金外殼覆蓋，不怕臟污或腐蝕，不存在堵塞問題,且表面臟污極易清除。帶不斷流裝拆裝置，可實現不停氣裝拆，清洗維修，簡便易行;(3)量程比特大，可達1000:1，可測流速范圍0.1m/s~60m/s,完全覆蓋-般工業廢氣及煤氣廠輸出總管中的流速范圍。因而只需在總管上裝一臺插入式熱式氣體質量流量計，就可滿足計量要求。大大地節省了投資,簡化了系統結構，方便了管理,提高了系統工作的可靠性;(4)儀表精確度高(士1.5%FS)，性能穩定(重復性士0.25%FS)，幾無壓力損失，對管道振動不敏感。此外，熱式氣體質量流量計靈敏度高，尤其適合于大管徑、低流速的流量測量。且在大管徑中使用，其性能價格比更顯優勢;防爆、防護、抗腐蝕設計,又使它能適應惡劣工況，危險場合。 熱式氣體質量流量計作為一種插入式流量計，由.上述插入式流量計的測量公式可見該流量計同樣方便適用于方形管道的氣體流量測量。環保管道一般用圓形，而空調的管道很多地方為方形。孔板等很多儀表沒有測量方形管道的數據，若使用插入式熱式氣體質量流量計，不論圓形或是方形管道均可通過計算獲得，這也解決了低壓方形通風管道的流量測量問題。一、旋進旋渦流量計表頭顯示瞬時流量、壓力正常,溫度顯示與工作現場溫度不符1.溫度示值為“-75C”或超過“100℃”. 溫度傳感器損壞.可更換傳感器.2.溫度示值超過或低于現場實際溫度,更換傳感器后,仍為該現象. 溫壓電路損壞.可更換溫壓電路.二、旋進漩渦流量計表頭無顯示1.流量計無24V電源或電池供電.對流量計進行24V供電或更換流量計電池.2.流量計液晶板損壞.更換流量計液晶板.3.流量計主板損壞.更換流量計主板.4.電源接線有誤或斷線.查找并重新接線.三、旋進旋渦流量計表頭溫度、瞬時流量有顯示,壓力與實際工作壓力指示不符1.若壓力示值為“80”或流量計“壓力上限”（上限在流量計選型參考表內可查到）. 一是外接一新壓力傳感器,看表頭是否顯示當地大氣壓,若顯示當地大氣壓,則原傳感器損壞.可更換壓力傳感器.二是外接一半新壓力傳感器,若表頭顯示仍為“80”,則證明流量計主板壞.可更換流量計主板.2.壓力示值基本為一定值（現場工作壓力變化較大,流量計表頭顯示壓力無變化或變化較小）. 一是壓力傳感器取壓孔堵塞.可清理取壓孔.二是壓力傳感器線性校準曲線變壞.可更換或重新標定壓力傳感器.四、旋進旋渦流量計表頭顯示溫度、壓力正常,無瞬時流量顯示1.流量計選型過大,選型過大會造成流量計無流量顯示.一是調低流量計下限截止頻率（這樣流量計可以使用,但會造成流量計精度降低）.二是更換小規格流量計.2.前置放大器無電流輸入.流量計無電源供電,進行流量計24V外部電源或電池供電.3.前置放大器無頻率輸出.可更換前置放大器.4.主旋進漩渦流量計板損壞.可更換流量計主板.德國VSEAHM03流量計供應商電磁流量計傳感器的接地 為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.應用中存在的問題有: 1)氣體渦輪流量計要求被測介質清潔。人工煤氣如凈化不好，存有煤焦油和萘等,會嚴重影響計量的精度。致使此表在冬季只運行半個月就出現故障而不記數,拆開以后，發現軸承彈簧圈嚴重腐蝕。 (2)斷電造成氣量丟失。 解決問題的對策: 1）合理地制定保養計劃:根據腐蝕情沉而定，冬季半個月,其他季節可稍長一些(1~2個月)。另外,傳感器在工作中,葉輪的速度很高,即使在潤滑良好時,仍有磨損產生,在使用一段時間后,應換軸承并重新標定。2)加裝油過濾器(見圖1)。其工作原理:當氣體進入罐體后經擋板進入凈化用油中，人工煤氣中的煤焦油灰塵萘硫化物等雜質溶于油中，從油中返上的氣體經不銹鋼過濾器后進入流量計。加裝油過濾器后計量表不但運行穩定，而且保持精度。1997年在裝有渦輪流量計的600余戶的調壓站,安裝一臺油過濾器2臺德萊塞表,經過近5個月的對比實驗,效果良好，儀表運行穩定，沒有發生過任何 故障。該表與德萊塞表進行對比,總誤差在1%內,能夠滿足調壓站的要求。 3)對巡視人員加強計量知識的培訓,對每天的數據進行運行分析。 4)氣體渦輪流量計中的鋰電池一般可連續使用一年,但要保證計量表穩定運行,不能等到電池沒電再換。
