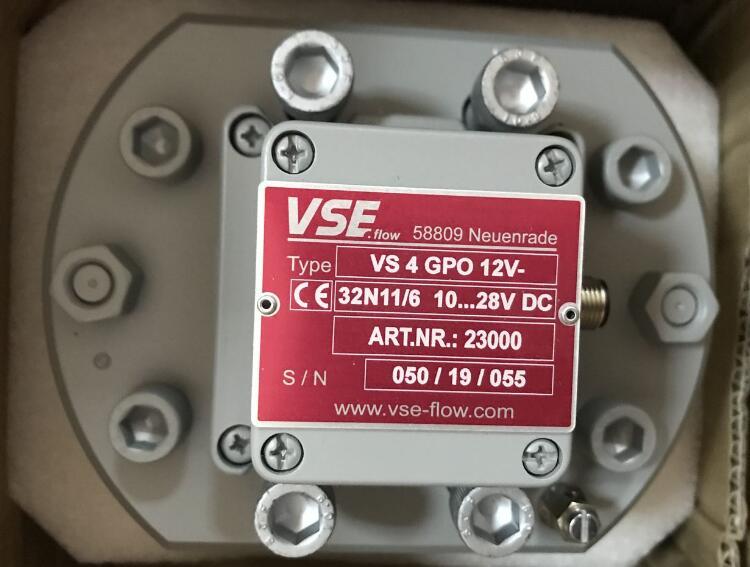

德國VSEAPG流量計中文資料同時我們還經營：一.和其它流量計一樣, 雖然電磁流量計它的測量范圍比是30:1, 比渦街流量計和差壓式流量計都要高, 但也是有限制的,許多客戶定表時,常常把它和水表相比較,以為可以測量很低的流速,一般情況下,它只能測0.1m/s.低于此流速電磁流量計就很難正確測量.所以定貨初期對流量范圍比要搞清楚.定貨時不能按原先管道口徑來定貨,最好按你實際流量來定儀表口徑。二.和其它流量計一樣,電磁流量計對安裝前后直管道也有要求,只不過比其它類流量計要求更低,但最關健一點要滿足：就是滿管, 再滿管.不滿管的情況下容易引起流量計亂跳：三.和其它流量計一樣,電磁流量計也有防護等級,一般一體式的防護等級為IP65,分體式的為IP68(針對傳感器而言), 如果客戶對儀表安裝環境有要求,安裝地點在地下陰井或其它一些潮濕的地方,建議客戶選用分體式的.以免選錯對儀表造成損害。四.電磁流量計可以測腐蝕性液體,但定貨初期客戶要正確提供其它測量介質屬性,以免選型時對電極選型上的錯誤,導致傳感器在后期使用過程中報廢,給客戶帶來不便和經濟上的損失。五.電磁流量計雖說可靠性比較好,一般情況下不會損壞,但由于其原理決定,傳感器電極表面一直和液體接觸,時間久了,電極表面比較容易受污染。所以電磁流量計一般情況下,客戶有條件拆的情況下,建議一年到一年半之間拆出來清洗一次電極以保證流量計整機的測量精度。任何儀器儀表都是需要“保養”的,電磁流量計也不例外。六.在主管線是垂直管線時,一般情況下,要求水流是自下而上,盡量不要自上而下。后者容易引起流量波動比較大。安裝除了滿管以外,這點也是很重要的,其次就是前后直管道的距離了。1.節能效果好  彎管流量計因其獨特的測量原理,沒有其他流量計必須具備的節流件或插入件,最大限度地減低了因計量檢測器具帶來的流體在管道內的壓力損失,減少了加壓設備的投入和加壓設備的電能消耗。由于孔板流量計是利用對流體節流裝置施行節.流產生的差壓來測量流體流量,流體在孔板上存在壓力損失,因此使用時為了保證孔板流量計的測量精度,在選定孔板流量計的工作壓差時都取高壓差值。通常情況下，該節流壓力損失(稱為不可恢復壓力損失)可達孔板運行流量下產生壓差值的30%～70% (與孔板的β值有關)。孔板流量計壓力損失等損耗量用見表1。2.設備使用狀況較好  冶金工業煤氣中，含有大量的粉塵、水、焦油和萘,使很多流量測量計量設備不能正常工作。彎管流量計的特殊結構和導壓管上的三通閥可在正常工作狀態下清除傳感器的堵塞附著物,實用便利,在現場試用4年來從未發生堵塞現象。3.彎管流量計結構簡單  彎管流量計的彎管傳感器,是一個90的標準彎管,內部沒有任何節流件和插入件,是測量元件中最為簡單實用的測量件。隨著機械加工業的快速發展和高精度數控機床用于機械加工業,彎管流量傳感器的加工精度不斷提高,質量越來越好。 彎管流量計的直管段要求前5D,后2D,孔板流量計的直管段要求前10D,后5D。彎管流量計的重復性好,可達0.2%。4.彎管流量計適應性強,量程范圍寬  彎管流量計在高溫、高壓、沖擊、振動、潮濕、粉塵等惡劣環境條件下,優于孔板流量計,震動和沖擊對彎管流量傳感器的正常工作幾乎沒有影響,高溫、高壓對彎管流量計來說只要采用與工藝管道相同的材質,就可以解決。  彎管流量傳感器的幾何尺寸幾乎沒有限制,管徑的大小從幾十毫米到2n以上,只要彎管的彎徑比符合規定要求,都可以做為傳感器進行流量測量。  彎管流量計的設計特點最適合在高溫、高壓狀態下(高溫蒸汽、高溫水)的流量計量,可降低能源損耗,降低壓力損失,提高供熱效率。彎管流量計的量程比可達10: 1,孔板流量計的量程比一般為35: 1.5.彎管流量傳感器的耐磨性好  因彎管流量傳感器的特殊結構,內部沒有任何節流件和插入件,固彎管流量傳感器幾乎不存在磨損,是保證彎管流量計長期運行精度不變的重要條件。孔板流量計入口邊緣尖銳度對磨損十分敏感,只要有微量的磨損,就會直接影響到測量精度,在氣體的長期高度沖刷下,也會使孔板開孔直角入口的邊緣很快鈍化,使測量精度系統發生變化造成誤差。6.彎管流量計安裝方便,維護量小  彎管流量計具有良好的耐磨性,長期運行的穩定性和可在線進行清污等特點,可采用直接焊接的方法進行安裝,避免了流量測量裝置現場跑、冒、滴、漏,令人頭痛的問題,降低了安裝費用。  由于彎管流量計一次測量件長期運行無磨損件,大大降低了維護費用,幾乎是免維護,一般可達到被測氣體管道的使用壽命。  孔板流量計的插入件和節流件容易堵塞,附著臟物,影響測量準確性。為保證孔板流量計的測量精度,必須經常進行拆除檢查清污,這樣頻繁的拆裝、檢查、清污維修,在連續作業的冶金企業難以做到,特別是對在較大管道上的孔板流量計就更難以做到,可見在工業煤氣計量中具有多種不確定因素影響測量誤差。7.彎管流量計不易凍管  孔板流量計的結構、工作原理達到的測量精度,節流件起到了決定性的作用。節流件對氣體在管道的流動具有非常大的阻力,一般只能利用輸氣管道.截面的1/3,大量潮濕含水的氣體在節流件截面上形成了大量的水珠,遇冷后結霜、結凍堵管。為解決煤氣供應的凍管問題,必須給每套孔板加裝保溫伴.熱裝置,來保證新疆地區5個月的冬季運行。表2為孔板流量計運行費用。  彎管流量計由于特殊結構和安裝的多樣性(水平轉水平,水平轉垂直向下，垂直向下轉水平,垂直直管,水平直管等安裝方式,見圖3),可以有效防止煤氣計量中凍管的發生，節省熱能源和運行費用。現代工業生產中使用智能電磁流量計的領域是越來越廣了，智能電磁流量計的測量效果和精度也隨著制造技術和工藝的不斷進步而不斷提高，電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。這樣，智能電磁流量計就能測出導電流體的流量了。　　我們?cè)陔姶帕髁坑?jì)選型時，有一個重要的選型參數，那就是儀表內的襯里材料的選擇，為什么電磁流量計要進行襯里，這是由智能電磁流量計測量的原理決定的。電磁流量計一般有一組線圈和兩個電極，線圈的作用是給流體加上一個電場，流動的導電液體相當于一個導體，根據法拉第電磁感應定律當導體切割磁力線時會相應產生一個與速度成正比的電動勢，電極的作用就是測量這個感應電動勢，所以測量管內只有電極是與導電液體相連的，其他部分是內襯，要保證絕緣，電磁流量計才能正常工作。如果有磁場的那段金屬管道也與液體相接觸，電磁流量計所測的導電液體和金屬管之間短路了，就會有導電，就會將電勢導走使電磁流量計無法測量電勢。所以智能電磁流量計的內部都是有襯里的。　　并且也是基于這個原因，我們用電磁流量計只能來測量導電液體的流量，也就是說智能電磁流量計對于所測介質的電介常數有一個最低的要求，電導率低于閾值會產生測量誤差直致不能使用，超過閾值即使有變化也可以測量，示值誤差變化不大，通用型電磁流量計電介常數下限值的閾值在10-4~(5×10-1)S/CM之間，視型號而異。工業用水及其水溶液的電導率大于10-4s/cm，酸、堿、鹽液的電導率在10-4~10-1s/cm 使用不存在問題，低度蒸餾水為 10-5s/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用智能電磁流量計。　　從資料上查到有些純液電導率較低，認為不能使用，然而實際工作中會遇到因含有雜質而能使用的實例，雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的更高，也有利于流量測量。　　根據所測量的介質的不同，智能電磁流量計的襯里材料品種選擇也不盡相同，普通的水性介質，比如污水、離子水等與帶有腐蝕性的液體介質(酸堿鹽溶液)所用的襯里材料就不能一樣，包括用來測量的電極的選擇也有所不同，根據經驗，一般情況下選擇襯里材料的指導方法如下。1.普通橡膠，天然橡膠，軟橡膠，硬橡膠。　　運行溫度60℃，其特點就是富有彈性并且擁有不錯的耐磨性能。一般用于城市供排水等領域，耐腐蝕性就相對較差。2.聚四氟乙烯，也叫PTFE，也叫F4。　　比較常用的內襯材質之一，因?yàn)槠浠瘜W(xué)性質穩定，所以一般用于衛生級液體或強腐蝕液體，如濃酸濃堿等。3.聚全氟乙丙烯，也叫F46。　　此種材質與PTFE類似，但耐磨性能強于PTFE材質，同樣介質溫度最高可達100℃。4.聚氟合乙烯，也叫Fs。　　與F4材質類似的特性但承受溫度稍差了一些，一般介質溫度不超過80℃，性價比高，成本較F4材質低。5.氯丁橡膠，也叫CR，也叫Neoprene。　　其特點為耐磨性能好，且彈性非常出色，一般用于供排水、污水處理等領域。耐腐蝕性能稍差，不耐氧化是它的缺點。6.聚氨酯橡膠，又叫Polyurethane。　　擁有極好的耐磨性能，但對于腐蝕性就顯得能力不足了，且電磁流量計溫度不得超過80℃，一般用于對耐磨要求比較高的工礦環境，如礦漿煤漿等介質的測量。7.陶瓷材質　　陶瓷無疑是所有材質中最好的，絕對的高端產品，唯一缺點就是價格不接地氣，制作過程復雜，對工藝要求極高，售價超高。1.根據各檢定點每次檢定時標準器測得的實際體積,通過測量標準器和流量計的溫度、壓力、壓縮因子等參數.計算出各檢定點每次檢定時標準器換算到流量計的累積流量和各檢定點每次檢定時流量計顯示的累積流量,計算流量計各檢定點單次檢定的相對示值誤差.2.對于某種型號的電磁流量計,需要計算被檢流量計各流量點單次檢定的引用誤差.3.當標準器顯示為累積流量時,可根據各檢定點每次檢定時間,計算流量計各流量點單次檢定的瞬時流量相對示值誤差.4.使用質量法裝置檢定時,需測出液體的密度,并考慮密度的空氣浮力影響，把電子秤顯示的質量換算到實際體積.5.計算流量計各檢定點的相對示值誤差，取流量計高區和低區各檢定點相對示值誤差中最大值作為流量計的相對示值誤差.6.對于某種型號電磁流量計,需要計算被檢流量計各流量點單次檢定的引用誤差。取流量計各流量點的最大值為引用誤差的誤差。7.帶有脈沖輸出的流量計(如渦街流量計或渦輪流量計)檢定后需計算各檢定流量點的系數和Ｋ系數的相對示值誤差.德國VSEAPG流量計中文資料渦街流量計由殼體、漩渦發生體和放大器組成.一種典型的結構如圖4所示,殼體內插入柱體,由其產生的渦街信號可用各種檢測方式檢出,經放大器放大后,輸出脈沖信號.　　渦街流量計是一種無運動部件的流量計,按其原理分類屬于振蕩型流量計.同屬于這類流量計還有漩渦進動型流量計；振蕩射流型流量計.由于渦街流量計不含有運動部件及對流體沖刷敏感的部件,因而在使用過程中,可靠性高,使用壽命長,并具有一般節流式流量計的優點,精確度穩定,再現性好.在大批量生產和工藝穩定的條件下,可以采用“干校驗法”,即不必逐臺儀表進行實液標定,可根據結構尺寸直接確定儀表常數及儀表精度.渦街流量計是‘種數字式流量計,它輸出的脈沖信號的頻率與流量成線性關系,同時具有量程寬、重復性好．便于遠距離無精度損失的傳輸.此外儀表常數及精度不受介質的壓力、溫度、密度等變量的影響.一旦渦街流量計的結構確定．流體振蕩就服從的客觀規律,其振蕩頻率不能人為地改變,因而儀表常數及其變化規律是客觀的.1.安裝地點的選擇①盡量避免將電磁流量計安裝在溫度經常變化的地點，降低溫度變化引起的溫漂，減少流量不穩情況。如果現場受到熱源的輻射，必須采用熱隔離或通風設施。②避免將流量計安裝在受振動或撞擊的地方。③盡量避免將電磁流量計安裝在腐蝕性環境中，若不能避免，盡量選擇通風良好的環境。④電磁流量計盡量避免陽光直曬。⑤請勿將電磁流量計安裝在電動機、變壓器和其他強電源附近，減少電磁干擾。⑥留足必要的安裝及檢修空間。2.流量計可自動檢測正反方向  安裝儀表時，應使流向箭頭同現場實際正流向保持一致。對分離型儀表，交換轉換器或傳感器一端的CD1和CD2端子上的連線，相當于切換流向。3.傳感器(含--體型)與管道的連接要求  首先，要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道因熱膨脹產生的應力影響。安裝傳感器時，應保證測量管與工藝管道同軸。法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。為可靠測量，重要的是電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位(水平、垂直、傾斜)，只要通過電極的連線基本處于水平位置即可(與水平線夾角一般<10度)，為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。要避免管道內產生負壓，損壞襯里。儀表安裝場所的磁場強度應小于400A/m。4.與金屬管道的連接、連線和接地  流量信號是以介質為參考點(0V)的差動信號，傳感器內部已將信號參考點(OV)與金屬測量管連通。一般通過管道法蘭與儀表法蘭的連接螺栓雖然能使流量計取得介質電位(0V)，但正規的方法是加裝電氣連線，確保以介質為OV的流量信號可靠輸出。傳感器還應加接地線，接地電阻應小.于10歐姆。5.其他安裝注意事項①電磁流量計接地裝置應獨立設置，不能與電氣系統共用接地裝置，接地電阻≤109.②儀表安裝完畢，通過2mm2銅芯軟線將電磁流量計接地極連接到接地裝置。③為了保護電磁流量計內襯不被機械劃傷，建議管道吹掃完畢后，再安裝電磁流量計。同時，在焊接管道時，嚴格控制電焊機接地線搭接位置，避免用電磁流量計本體作為導體通過焊接電流，以防電子線路被擊穿，造成儀表?yè)p壞。④為了防止電磁流量計受到管道的振動、熱脹冷縮的影響，避免將電磁流量計單獨固定，可以通過管道一起進行支撐。⑤電磁流量計中心軸應與管道中心軸保持同心，以免引起測量誤差。⑥搬運電磁流量計時，應保證流量計測量管部位均衡受力，或通過本體的吊環進行搬運，不能讓流量計信號引出管和接線盒受力。⑦當介質中含有固體沉淀物時，電磁流量計應垂直安裝，避免安裝在水平管道的最低點，以防物料堆積在管道內。⑧盡量遠離泵出口安裝，因?yàn)楸贸隹诮橘|(zhì)狀態不穩定并且距離電動機太近，容易產生干擾。德國VSEAPG流量計中文資料電磁流量計在設定狀態下(如何進入設定狀態請參照前述操作),用▲或▼鍵上下翻屏查找,直到屏幕出現空管報警允許字樣,按右鍵確認鍵確認進入空管報警允許設置,用▲鍵在允許、禁止選項中選擇允許按右鍵確認鍵確認用▲鍵選擇空管報警閾值設置,按右鍵確認鍵確認進入空管報警閾值設置,輸入空管報警閾值,按右鍵確認鍵確認,按▲鍵選擇空管量程修正設置,按右鍵確認鍵確認進入空管量程修正設置,輸入空管量程修正值,按右鍵確認鍵確認返回。若按右鍵確認鍵不放持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數按▲鍵。注①當儀表檢測空管狀態,此時又設置為空管報警允許則會將儀表輸出和顯示全部置為0②空管報警閾值設置是選擇空管報警靈敏度范圍的,最大閾值可設為999.9%超過該值意味著空管③空管量程修正是為測量相對電導率而用的,在傳感器充滿液體情況下,修正系數使電導比為一個確定值,該值范圍為0~3.999例如,被測液體是水,其電導率約為100us/cm,修正系數可設為1空管報警閾值設置小于999.9%;當被測液體為酸堿鹽其電導率大于100us/cm修正系數可設為小于1空管報警閾值設置小于999.9%,當被測液體電導率小于水的電導率時,修正系數可設為大于1空管報警閾值設置小于999.9%;這樣才不會出現誤報警。假若出現誤報警可參照上述重新設置修正系數和空管報警閾值④報警提示:分體式電磁流量計在顯示屏中間用空管字樣表示,一體式在顯示屏右上角用!表示。⑤若對空管量程修值和空管報警閾值不清楚最好選擇空管報警關閉。1.正確選擇外夾式超聲流量計測量點和進行準確的管道參數測量發射器安裝位置的選擇遵循以下原則:選擇充滿流體的管段,如流體上流的垂直管段或完全水平的管段;測量點位置應遠離彎管段、通、節流閥、阻尼孔、縮徑管段或其它會引起紊流的管段,至少有10D管徑的上游直管段和5D的下游直管段。對在泵、控制閥或套管彎曲段后的測量點,為保證更佳精度,其上游直管段長度會要求長達30D任何地方的測量點,一般只需5D的下游直管段。在水平管段上,發射器一般安裝在管側面的正側線上(以避免管道底部沉淀物或管道部的氣泡、氣穴引起信號丟失)。注意保證管表溫度不超出發射器的額定工作溫度。zui好選擇內部沒有腐蝕或銹斑的管段,減少測量的困難和不準確性。如不能完全按以上選點要求進行,仍有可能獲得流量測量信號,但信號較弱,精度會降低。(注:D為被檢流量計標稱口徑。)2.超聲波探頭的安裝　　選擇合適的發射器安裝測量點后,對超聲流量計進行設置,根據管徑的大小,選擇合適的安裝方法。當被檢流量計標稱口徑≤200m時采用V法測量,標稱口徑>200m時采用Z法安裝。將發射器安裝選定的位置清潔干浄并去掉上面的銹斑剝皮和油漆,注意在水平測量管道發射器須安裝在3點和9點位置。因?yàn)楣艿纼?nèi)上部位置往往聚有氣泡或氣穴,低部又集有沉淀物,從而引起信號丟失。將耦合劑沿縱長方向涂在每個發射器發射面的中央位置上。注意安裝發射器時要將耦合劑進行擠壓保證發射器和管表之間無氣泡存在。用不銹鋼帶或尼龍帶將發射器緊固在管表測量位置注意讓發射器中線與管側接觸中線保持水平。超聲流量計測量探頭安裝時,應根據管道水流方向以及兩個探頭上的流向標志正確安放上游發射器和下游發射器。3.其他干擾的排除　　在周期性比對測試中,每次測量點應固定的永久性測量點。在比對測試完成后,在超聲波探頭的四周管壁涂刷防腐漆,取下超聲波探頭后在安裝位置抹上黃油,并貼上一塊塑料布,用以保護測量點。下次測量時,取下塑料布,擦掉黃油,用手錘擊打測量點,將管道內壁新近結垢震掉,按防腐漆所留下的標記裝上換能器即可測量,方便準確。若聲波信號接受很弱或時有時無,則可能是管道內壁結垢太厚,或者是管內含有大量氣體,使聲波經常被阻斷所致。可先用手錘擊打測量點,如果接受的信號強度不斷上升,說明是管壁結垢引起。如擊打無效,則多為管內含有大量氣體所致,排除氣體即可。此外。還可以改變便攜式超聲波流量計探頭安裝位置或方式,探測現場管段流動狀況。例如,沿著管圓周移動兩換能器,核對所測不同位置的線平均流速,zui大流速處可能就是zui接近實際的平均流速位置,因?yàn)樵谧畈粚?duì)稱位置的流速畸變所形成的平均流速讀數最小。比較探頭按Z法和V法安裝所測得的流速,如兩者相差很大,表明存在嚴重橫向流動,也就是有旋轉流的跡象,應引起注意,采取措施。總之,用便攜式超聲波流量計對在線電磁流量計進行比對測試,只要準確操作,盡量減少隨機誤差和附加誤差,基本上可以對外夾式超聲流量計現場測量的穩定性和重復性作一個大致的定性評估。對于確實測量不穩定、精確度和穩定性偏差較大的長期現場應用的電磁流量計可以及時檢測出來,從而采取更精確和更有針對性的方法和措施,滿足現場計量和測試的需要。1.總體設計　　氣體渦輪流量計系統軟件包括初始化程序、主程序、中斷控制程序、流量、溫度、壓力檢測程序以及鍵盤顯示程序等。初始化程序主要完成單片機初始化和設置計數方式等。主程序主要通過查詢標志位SET_RUN和OPERATE來判斷程序是運行狀態還是設置狀態，然后調用相應的處理子程序。首先開全局中斷，允許單片機響應所有中斷源產生的中斷請求;當單片機查詢到標志位SET_RUN被置位時，就進入設置狀態，對儀表系數進行設定;進入運行狀態后還要查詢標志位OPERATE是否被置位，被置位后就進行溫度與壓力的.A/D轉換、流量的計算和數據的儲存。中斷程序用于查詢定時時間，進入中斷服務子程序完成流量采集、工作狀況“下溫度和壓力采集，瞬時流量和累積流量的計算。系統主流程圖如圖3所示。2.流量溫度壓力信號采集  流量信號的采集主要通過計數器MR0中斷服務程序完成，采用定時器模式，定時時間設為1so定時時間到，比較寄存器里面的內容，大于1s則對計數器IMR1讀數，以獲得流量信號的頻率，并清零;小于1s,則加1后結束。  溫度和壓力信號的采集是通過PICI6F877單片機內部的ADC模塊將其轉換成數字量，采樣完成后計算出溫度和壓力值，并將這兩個數值在液晶屏上顯示出來。3.鍵盤顯示  設置3個鍵盤，利用電平變化中斷功能來實現，采用延時去抖法，按鍵有效就進入按鍵處理程序。F表示功能鍵，用KI來表示，每按一-次表示在流量顯示和溫度、壓力顯示間切換，-表示移位鍵，用K2表示，↑為增加鍵，用K3表示。如果F+→(即Kl+K2)被按下，則設置標志位置1,主程序查詢到其置1后，就進入設置狀態。在該狀態下，→(K2)鍵定義為移位鍵，以閃爍表示光標所在位，每.按一次，閃爍移到下一位，到最后一位回閃第一一位。↑(K3)定義為增加鍵，對光標所在位的數值進行修改，每按--次，循環增加一個定義單位，定義單位視參數類型而定。當程序查詢到↑+→(K2+K3)被按下時，就把累積流量清零，并把標志位置1,當查詢到F(K1)鍵被按下時，每按-一次，在流量顯示和溫度、壓力顯示之間切換。氣體渦輪流量計采用段式液晶顯示器LCM103來顯示瞬時和累計流量，同時實時顯示溫度和壓力"。f電磁流量計是灌漿過程的主要工藝流程，為在施工中進行有效的控制，需對施工過程中的水和水泥漿液進行計量和控制。  鉆孔、洗孔:灌漿施工首先要在巖層中自上而下分段進.行鉆孔，待單孔終孔，用大量清水洗孔，至回水變清，無流量測量點，故不展開討論。  簡易壓水試驗:洗孔結束，下孔口管，密封孔口，以設計要求的壓力向孔內送水，測定其相應的流量值，并據此計算巖體的透水率。計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一-測量點是十分重要和敏感的，準確是首要指標，水有一-定的電導率，滿足電磁流量計的測量要求，需要重點考慮的是電磁流量計的口徑，因?yàn)閴核囼?yàn)和灌漿用的是相同的電磁流量計. 灌漿:壓水試驗后,灌漿泵將一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥漿液壓送到孔中，--部分進入裂隙而擴散,余下的漿液經回漿管返出孔外,流回到漿液攪拌機中,在規定的壓力下,當注入率不大于0.4L/min時,繼續灌注30min;或不大于1L/min,繼續灌注60min,灌漿可以結束。每臺鉆孔設備都需要兩臺電磁流量計分別記錄進、返漿流量,灌漿量就等于進漿量減去返漿量,現場管線與電磁流量計安裝布置見圖3。  由于現場灌漿泵泵量多為6m³/h(100L/min),故電磁流量計的量程選為100L/min,由電磁流量計的測量原理可知[4],其流速的下限由.同噪聲或偏移的信噪比S/N(信號與噪聲)來決定，上限則由測量管內襯里的磨損和配管的經濟速度等來決定印。由于水泥漿液中帶有水泥固體顆粒,考慮到對電磁流量計襯里和電極的磨損，選用流速≤5m/s,另一方面水泥漿液又具有易粘附、沉淀、結垢的特性,故電磁流量計測量管內的流速應不低于0.5m/s,以起到對電極和內襯的自清掃作用。一般當測量管內實際流速<0.1m/s時,感應電動勢已變得十分微弱(零點幾μV~幾μV),此時噪聲.的影響逐步變?yōu)橹鲗?dǎo),甚至淹沒信號電動勢4],由流速與相對誤差的關系圖(圖4)可知，為了保證儀表的檢測精度,流速應大于0.5m/s.故推薦使用流速范圍為0.5~5m/s.  灌漿施工時吸漿量大小一般在0~100L/min,進、返漿,上電磁流量計相應的流量范圍為30~100L/min,從流量、流速與口徑三者關系表(表1)可知:電磁流量計口徑選擇DN25比較合適。DN25的測量范圍是14.72~147.18L/min,同時DN25和現場灌漿管道口徑一致,配套安裝時,不需要變徑。同時電磁流量計的時間常數也應該設置小一些,一般在1~3s,以提高測量的靈敏度。  封孔:待灌漿結束后,按照施工技術要求壓漿封孔,無流量測量點,故不展開討論。超聲波液位計基本要求　　超聲波液位計換能器發射脈沖超聲波時，都有一定的發射開角。從換能器下沿到被測介質表面之間，由發射是超聲波波束所輻射的區域內，盡可能有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。如果有障礙物干擾情況下，安裝時需要進行"虛假回波存儲"。另外須注意超聲波波束不得與加料料流相交。　　安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。測量的基準是探頭的下邊沿。1、盲區 2、空倉（最大測量距離） 3、 最大量程 4、測量范圍注：使用超聲波物位計時，務必保證最高料位不能進入測量盲區。安裝位置　　在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。1、基準面2、容器中央或?qū)ΨQ軸　　對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。常見安裝位置的正誤1、錯誤：換能器應與被測介質表面垂直。2、錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免安裝在容器中央。3、正確1、錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。2、正確 注意：室外安裝時應采取遮陽、防雨措施。攪拌　　當罐中有攪拌時，超聲波液位計安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。泡沫　　由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的最佳選擇。氣流　　如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，您應該將傳感器安裝在導波管內，或使用雷達液位計或?qū)Рɡ走_(dá)液位計。
