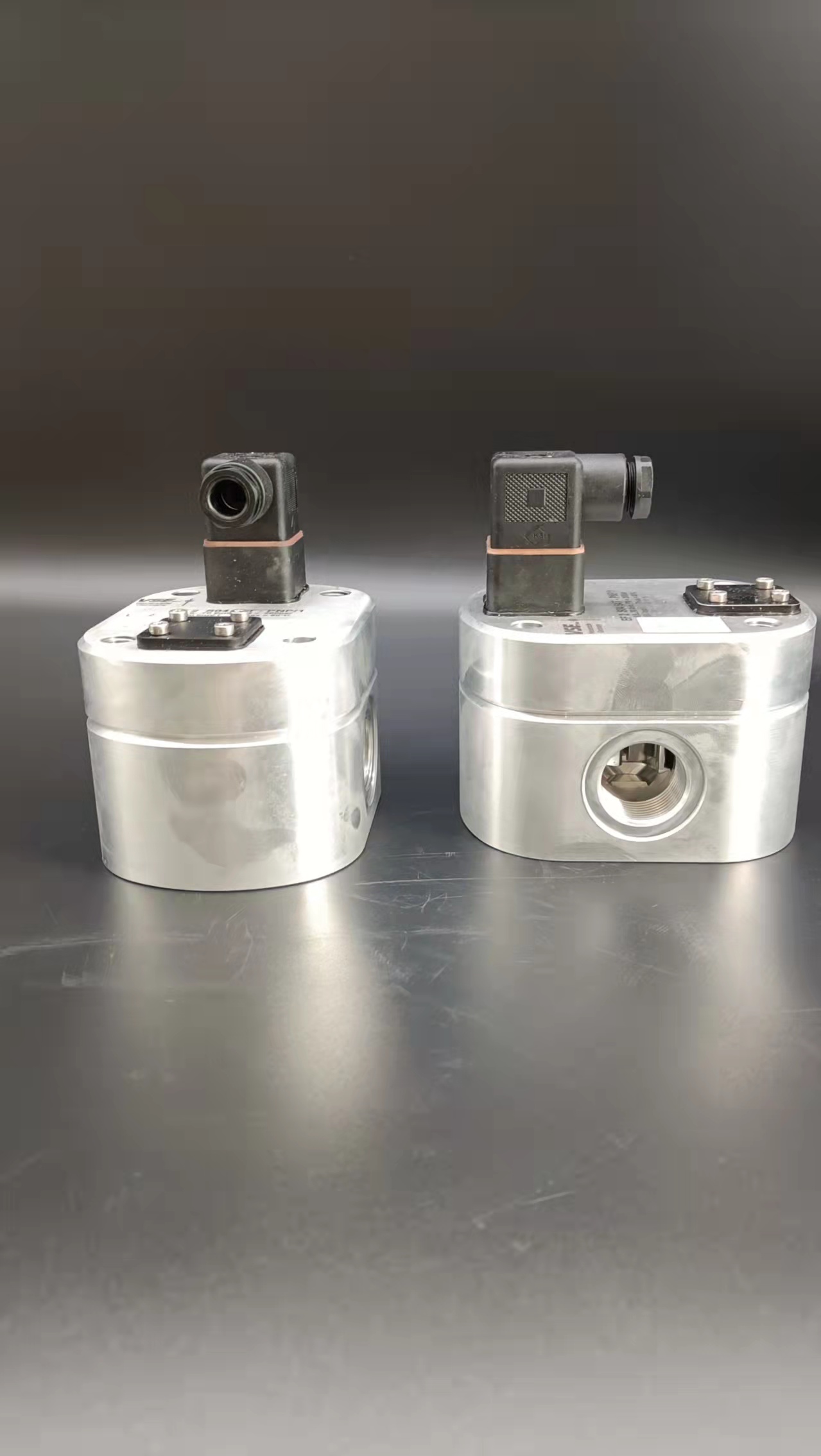

德國VSEVS4流量計規格同時我們還經營：由金屬管浮子流量計的工作原理我們知道：流體的流量與浮子在錐管中的高度有關，因此要實現對流量的測量，實際上取決于對浮子位置的測量。 本設計中采用美國公司生產的非接觸式角位移磁阻傳感器HMC1501代替傳統的接觸式角度傳感器，HMC1501可以測量從磁鐵發出的磁場的方向角。 設計中將一條形磁鐵置于磁阻傳感器上方，令磁阻傳感器與錐管間距離為L，傳感器距錐管底部高度為H，如圖2.3所示。 當浮子位于高度H處時，小磁鐵的轉角為0。當流量變化時，浮子上下移動，其內嵌磁鋼也隨之上下移動，此時，置于磁阻傳感器正上方的條形磁鐵受到磁場作用發生轉動，如圖2.4，轉動的角度即與浮子位置有關。 由上圖可見當磁鐵轉過角度為θ時，金屬管浮子流量計浮子在錐管中的位置h=H+Ltgθ，則根據式1.9可得：1.煤漿的磨損大,所以電磁流量計采用耐磨的ETFE襯里”的觀點不準確,ETFE主要解決了與金屬的附著問題。雖然ETFE的原料便宜，但其目前的處理工藝復雜,用它來制作襯里,成本比PFA還高,且沒有表征ETFE的.耐磨性優于PTFE的佐證。2.采用低噪聲電極,所以波動小”的觀點不準確。電極的形狀的確與噪聲大小相關。由于原進口流量計的電極在某煤化I企業有結垢現象,經常需要把流量計拆下來用晶相砂紙打磨電極,而上海威爾泰采用自清潔電極(即尖狀電極),有效地解決了結垢問題。實際應用表明,雖然采用自清潔電極流量計的平穩性比采用球面電極的平穩性稍差,但也沒有出現過異常波動。所以,我們認為,在解決煤槳流量輸出異常波動方面,低噪聲電極并非關鍵技術。3.原進口流量計安裝要求低，‘前5D后2D'就行”的觀點不準確。在實驗室標定時,要求直管段比較長(達到10D);在應用中,-般“前5D后3D”就足夠了,這并非僅僅適用于進口流量計。如果縮徑,直管段要求還可以進一步減小。另外,現階段的煤漿流量計,基本沒有投閉環控制的,對于精度的要求不是很高,關鍵是保證安全連鎖處于有效狀態,以避免異常波動引起誤跳車。4.原進口流量計流速大小對流量的影響很小，適用0.3m/s的流速"的觀點不準確。這種說法有很大的誤導作用。實際應用經驗表明,當流速較低時,尤其是當流速低于0.5m/s時,煤漿流量計容易波動。因此,這種觀點不準確。5.單純縮徑"的觀點不準確。我們曾經把管道縮徑,安裝較小口徑的流量計,實際使用效果卻不如采用本文所提的方案。一方面，由于涉及管道改造、高壓法蘭以及壓力容器級別的焊接,綜合成本也不低;另一方面在管道上縮徑,小口徑長度會遠大于在電磁流量計上縮徑，導致壓損增大,再加.上轉換器未替換,很多結果不可預知。6.原進口流量計因為業績多，所以風險小”的觀點不準確。業績多和業績好是兩個概念,二者沒有因果聯系。由于歷史的原因，原進口流量計市場占有率比較高,好的業績雖然多,但差的業績也有。一旦波動引起誤跳車，損失是很大的。據不完全統計,因為煤漿流量計波動引起誤跳車,200000t甲醇生產線一次損失約為300000元;600000t甲醇生產線，誤跳車一次的損失約為800000元。這也是質量好的煤漿流量計價格居高不下的原因之一。我們曾經使用兩種品牌的進口流量計,八個月就壞的情況也出現過,-年壞三套的情況也發生過。熱式氣體質量流量計是流量計發展歷史的一次重大變革,使流量測量直接轉變為質量流量的測量.根據測量時熱式質量流量計所使用的流量測量元件的加工工藝的不同,常用的傳感器探頭可以分為：熱線熱式流量傳感器、熱敏電阻式傳感器、半導體集成電路式傳感器等. 熱式流量傳感器探頭對流體運動形態的影響較小,測量范圍大,響應性能也很好,但是,這種類型的傳感器探頭對機械強度要求較高、在傳感器材料選擇上受到較大的限制；同時,加熱溫度僅能達到400~500℃.此外,由于流體中的微小顆粒容易粘附到熱線上,抗污染腐蝕能力較差,易損壞使熱線的特性發生不穩定性變化,熱線一致性差,難以進行批量生產. 半導體式傳感器探頭是以單晶硅為基體,使用硅微機械加工而成的微橋結構.半導體式傳感器探頭多用于0～25mL/min 的小流量氣體的測量,在本課題中所需要測量的流量范圍較大,不能滿足使用要求.圖2-2是典型的半導體式傳感器探頭結構. 熱電阻式傳感器主要有兩個探頭：一個流量探頭(Rp),一個溫度探頭(Rtc).目前,市場上所使用的大部分熱式氣體質量流量計傳感器探頭主要是基準鉑電阻.工作的時候,兩個探頭以一定的機械結構固定于管道中,可以通過熱源探頭上電壓信號量或者加熱功率的改變來衡量流量的變化.工作中要求兩個傳感器探頭對流量的響應盡可能的快,且要保證散熱同步,傳感器探頭的靈敏度最高,這為傳感器探頭的設計增添了一定的難度. 如圖2-3鉑電阻的典型結構所示,鉑電阻在在管道內與流體進行熱交換的過程中,鉑電阻的表面和內部鉑絲之間存在熱阻,阻礙熱量的交換.因此,必須從鉑電阻元件的選擇和傳感器結構設計兩方面進行設計,盡量減小鉑電阻內部和表面的熱阻.如果熱阻較大,熱敏電阻表面和內部就會存在很高的溫度差高,出現流量探頭和溫度探頭已經達到恒定溫差的假象,會嚴重影響控制電路正常工作,使測量的結果與管道流量的實際狀況出現較大偏差,所以減小探頭的熱阻是設計熱電阻式傳感器的關鍵.1.安裝地點的選擇①盡量避免將電磁流量計安裝在溫度經常變化的地點，降低溫度變化引起的溫漂，減少流量不穩情況。如果現場受到熱源的輻射，必須采用熱隔離或通風設施。②避免將流量計安裝在受振動或撞擊的地方。③盡量避免將電磁流量計安裝在腐蝕性環境中，若不能避免，盡量選擇通風良好的環境。④電磁流量計盡量避免陽光直曬。⑤請勿將電磁流量計安裝在電動機、變壓器和其他強電源附近，減少電磁干擾。⑥留足必要的安裝及檢修空間。2.流量計可自動檢測正反方向 安裝儀表時，應使流向箭頭同現場實際正流向保持一致。對分離型儀表，交換轉換器或傳感器一端的CD1和CD2端子上的連線，相當于切換流向。3.傳感器(含--體型)與管道的連接要求 首先，要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道因熱膨脹產生的應力影響。安裝傳感器時，應保證測量管與工藝管道同軸。法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。為可靠測量，重要的是電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位(水平、垂直、傾斜)，只要通過電極的連線基本處于水平位置即可(與水平線夾角一般<10度)，為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。要避免管道內產生負壓，損壞襯里。儀表安裝場所的磁場強度應小于400A/m。4.與金屬管道的連接、連線和接地 流量信號是以介質為參考點(0V)的差動信號，傳感器內部已將信號參考點(OV)與金屬測量管連通。一般通過管道法蘭與儀表法蘭的連接螺栓雖然能使流量計取得介質電位(0V)，但正規的方法是加裝電氣連線，確保以介質為OV的流量信號可靠輸出。傳感器還應加接地線，接地電阻應小.于10歐姆。5.其他安裝注意事項①電磁流量計接地裝置應獨立設置，不能與電氣系統共用接地裝置，接地電阻≤109.②儀表安裝完畢，通過2mm2銅芯軟線將電磁流量計接地極連接到接地裝置。③為了保護電磁流量計內襯不被機械劃傷，建議管道吹掃完畢后，再安裝電磁流量計。同時，在焊接管道時，嚴格控制電焊機接地線搭接位置，避免用電磁流量計本體作為導體通過焊接電流，以防電子線路被擊穿，造成儀表損壞。④為了防止電磁流量計受到管道的振動、熱脹冷縮的影響，避免將電磁流量計單獨固定，可以通過管道一起進行支撐。⑤電磁流量計中心軸應與管道中心軸保持同心，以免引起測量誤差。⑥搬運電磁流量計時，應保證流量計測量管部位均衡受力，或通過本體的吊環進行搬運，不能讓流量計信號引出管和接線盒受力。⑦當介質中含有固體沉淀物時，電磁流量計應垂直安裝，避免安裝在水平管道的最低點，以防物料堆積在管道內。⑧盡量遠離泵出口安裝，因為泵出口介質狀態不穩定并且距離電動機太近，容易產生干擾。渦輪流量計采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質。 渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。渦輪流量計的特點： 1、準確度高,一般可達±1%R、±0.5%R，高精度型可達±0.2%R。 2、重復性好,短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到較高的準確度,在貿易結算中是優先選用的流量計。 3、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。 4、可獲得很高的頻率信號（3-4kHz），信號分辨力強。 5、范圍度寬，中大口徑可達1:20，小口徑為1:10。 6、結構緊湊輕巧,安裝維護方便，流通能力大 7、適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表。 8、可制成插入型,適用于大口徑測量,壓力損失小，價格低，可不斷流取出，安裝維護方便。 渦輪流量計可以顯示的流量單位眾多,有立方米，加侖，升，標準立方米,標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
德國VSEVS4流量計規格電磁流量計應用中主要存在以下幾點不足:(1)電磁流量計井下精確定位問題。由于儀器本身沒有深度定位裝置,僅器下入深度的計量是靠絞車上的深.度計數器來完成。深度計數器計量結果的精度不但與計數器本身有關,而且還與工作環境有關。如果深度誤差太大，測量結果就失去意義。因此,深度校正是現場測試的一個關鍵問題。(2)管徑變化對測量結果的影響。通常應用的電磁流量計是中心流速式的，僅器的標定是在特制的管道中完成的，如果測量環境與標定環境不同,就會出現測量誤差。以內流式儀器為例，若它在內徑為φ62mm光油管中標定，在內徑為φ59mm的涂料油管中測量時就會引入最大15.28%的誤差。這是系統誤差，因此在儀器測量過程中要搞清楚被測管道的內徑，解釋資料時要扣除因管徑變化引起的測量誤差。大量實際測量數據表明，由管徑變化引起的誤差都在10%以內。(3)電磁流量計的標定問題。儀器是用清水標定的,若注，入介質改為污水或其它非清水介質時會對測量結果產生什么樣的影響，也是應用中要考慮的一個問題。在實際應用中,常常需要在現場對儀器進行標定,且要保證標定結果的準確性。(4)不能連續測量。電磁流量計如果能連續測量管柱內的流動剖面,就能直觀地反映出整個井筒內的吸水情況,這樣有利于測井資料的解釋。由于結構設計上的缺陷，電磁流量計目前還不能完全實現連續測量。1、孔板流量計計量天然氣的優勢分析1)孔板流量計的結構組成比較簡單，性能穩定可靠，節流裝置運行穩定安全，整體使用壽命較長，且成本較為低廉，綜合效益優勢突出，校驗檢測質量合格。2)孔板流量計能夠使區域性液體流動速度增加，降低靜壓力標準，產生壓差，通過對壓差進行測量的方式來評估待測定區域內流體流量的大小，故而測量精度較高，誤差小。3)孔板流量計生產制造過程當中的相關檢測件以及差壓顯示儀表能夠由不同的生產廠家進行生產制造與供貨，具有專業化、規模化生產的價值與潛力。4)由于孔板流量計在作用于天然氣計量的過程當中,標準節流件為全世界通用，且有大量的國家、國際、行業標準作為支持，實際應用中不需要進行實流校準，操作步驟簡單，質量控制可靠,且數據精度有所保障。2、孔板流量計計量天然氣的誤差消除1)要求從設計安裝的角度入手,重視對孔板流量計作業質量的嚴格控制。當前我國存在大量標準的孔板流量計安裝操作規范，當中對孔板流量計在安裝過程當中的各項技術指標進行了詳細、精確的規定。同時,安裝期間還要求根據孔板前阻力件的結構形式，對應配置長度符合要求的直管段,工程實踐中同時要求，直管段長度應當挖制在≥30d單位以上。若受客觀環境條件影響，無法滿足這一一要求，則需要在直管段上通過增設整流器裝置的方式縮短安裝長度。安裝期間，還要求對孔板流量計入口端相對于管道線的方位進行控制，垂直角度90.0°進行控制，偏差應當嚴格控制在±1.0°范圍之內。2)要求從應用維護的角度入手,重視對脈動流的消除與控制。為了最大限度的消除孔板流量計作業期間的脈動流，需要將天然氣當中的水分最大限度的從管線中脫出出來，具體的技 術措施為:管道低處安裝分液器,消除管線內部所累積的積液。與此同時，還需要在確保孔板流量計自身計量性能的基礎之上，合理控制測量管道內部內徑參數,同時合理提高管道差壓取值標準。除此以外,還可以在測量點以前的入口端增設調壓閥部件,使孔板流量計計量期間的輸出壓力能夠取值比較穩定。相同類型的方法還有:將緩沖罐加裝在測量管道以前位置,使氣體能量能夠得到及時的儲存與釋放,達到對抗差壓波動的目的，避免天然氣計量作業期間，脈動現象對計量精度所產生的不良影響。1.孔板流量計前后的直管段必須是直的,不得有肉眼可見的彎曲。2.安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。3.為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以①直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法：A.孔板流量計前OD,D/2,D,2D4 個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D.任意內徑單測量值與平均值之差不得超過±0.3%B.在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其最大偏差不得超過±2%②節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關,見表1(β=d/D,d為孔板開孔直徑,D 為管道內徑)。4.孔板流量計上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取表一所列數值的1/25.孔板流量計上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D).若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM)，是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多，而且要將這些引線與驅動、控制等電路連接才能用于顯示信息，因此生產廠家在制造液晶顯示器件的同時，也將與之對應的驅動、控制等電路做成PCB板，然后用壓框和導帶或導電橡膠將液晶顯示器件固定在PCB板上，從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC．G12864DYSY-1W型液晶模塊的外部尺寸圖。 圖3.11MSC．G12864DYSY-1W型液晶模塊的結構圖，由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器，兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示，KS0107B作為64行的行驅動控制。德國VSEVS4流量計規格在電磁流量計安裝過程中,確保： 流動方向與傳感器上的流動箭頭方向一致(如果存在)。 所有法蘭螺栓都已緊固到最大扭矩值。 儀表安裝不存在機械應力(扭轉,彎曲),法蘭型/夾持型的配對法蘭保持軸對稱與平行條件,且使用適當的墊圈。 墊圈未伸入流動區,否則可能導致漩渦, 從而影響儀表的精度。 管路不會在儀表上產生任何力或力矩。 顯示面向用戶。 電纜接頭中的保護塞只能在接線時拆除。 遠程安裝的轉換器一定要安裝在基本無振動的位置。 轉換器不可直接暴露在陽光中(配有一個遮陽裝置) 。推薦的安裝條件 電磁流量計管道必須始終充滿介質。 電極軸最好水平安裝,反之,則與水平方向夾角不超過45°(圖1) 管路稍微傾斜,以便排氣,參見圖2。 存在磨損時應垂直安裝,流向向上,最大3m/s(圖3) 閥門和關閉裝置應安裝在下游。 對于自由流進流出管道,應提供合適的反轉管,確保管路始終充滿介質(圖4) 對于自由流出管道,不要在最高點或者向下的管路上安裝儀表(傳感器管道可能會排空或者處出現氣泡),(圖5)如何解決電磁流量計無輸出信號或輸出值有偏差第一如果管道內測量介質不滿管電磁流量計就無法正常工作.因為在介質不滿管的情況下電磁流量計會產“生最為常見的應用程序故障,產生這種現象可能是由于營道中介質流速非常低造成不滿管流量計測量誤差增大或者介質未能滿過電極從而流量計根本無法進行工作.需通過工藝調整必須保證管道內測量介質充滿才能使用電磁流量計進行測量.第二測量介質中含有大量空氣和氣體也會造成電磁流量計無法正常工作。這些氣泡的存在造成流量計無法準確辨別干擾了其準確的測量。第三電磁流量計不能用于持續時間較短的配料操作,這是由于電磁流量計無法正常反復啟動和停止,它的啟動到正確讀數之間存在一個時間滯后問題。第四電磁流量計本身不能計量質量流量.電磁流量計是一種速度式流量計測量的是體積流量若要測量質量流量必須配合高精度的密度測量裝置來進行換算。電磁流量計傳感器的接地 為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.
您如果需要德國VSEVS4流量計規格的產品，請點擊右側的聯系方式聯系我們，期待您的來電
