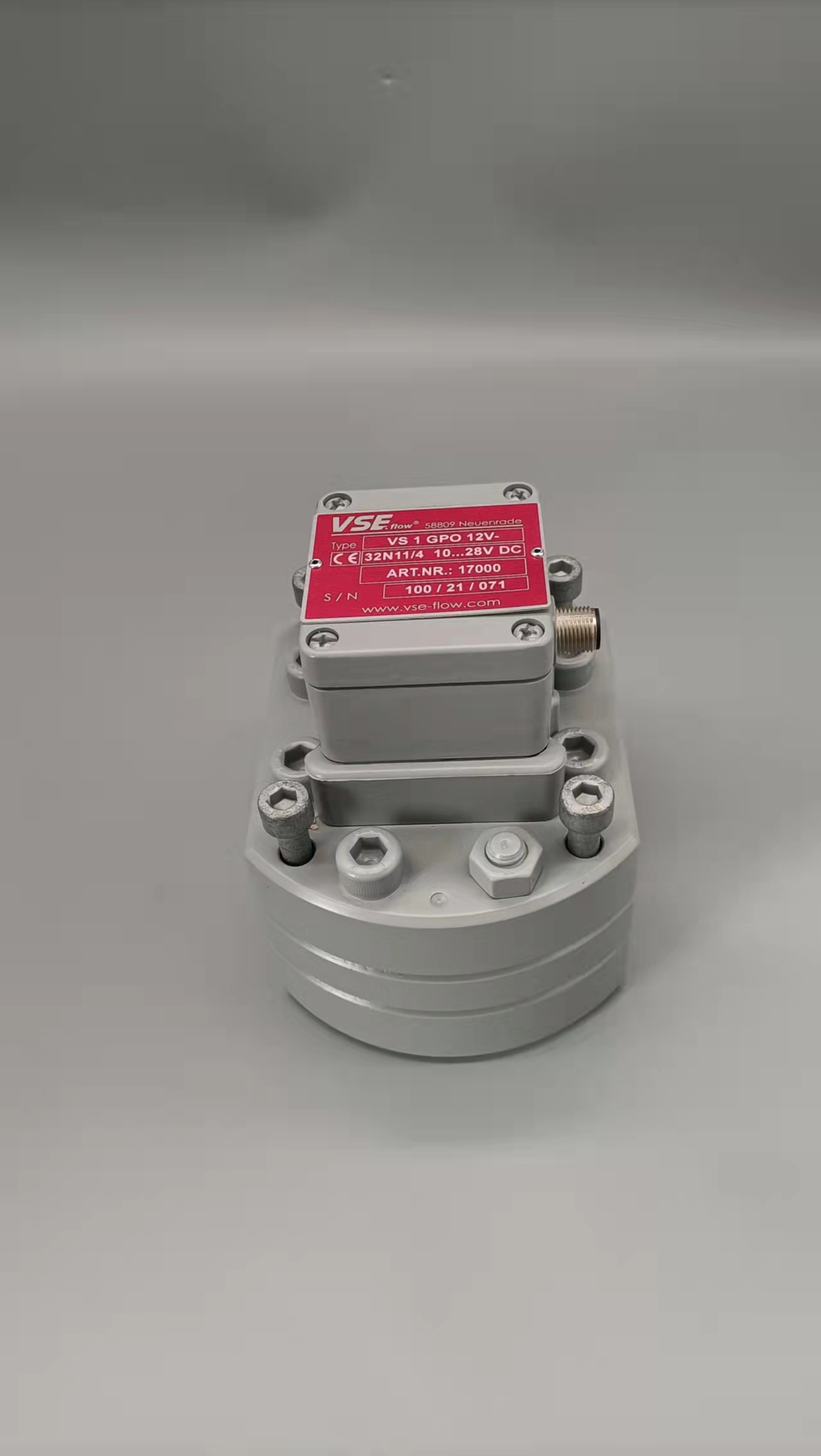

德國VSEEF0.4流量計樣冊同時我們還經營：電磁流量計的空管報警是用實測傳感器中的電導率來做判斷的。 不同的流體具有不同的電導值電阻值空管檢測實際上是檢測被測導電液體的電阻與實驗導電液體電阻的比值液體的相對導電率是否超出閾值。超出閾值就意昧著被測流體電導率遠低于實驗液體的電導率相當于空管。空管報警閾值的默認值尾 999.9%。 空管量程修正是為測量相對電導率而用的。在傳感器充滿試驗液體情況下修正系數使電導比為一個確定值例如試驗液體是水其中導率約為100μScm可修正為100當被測液體電導率為 5μScm 相對的電導比則大約顯示2000%。如果試驗液體水的電導比修正為10。那么被測液體電導率為5μScm時相對電導比則大約顯示200%。 電磁流量計報警閾值設置是選擇空管報警靈敏度范圍的。最大閾值可設為999.9%。如上例被測液體顯示2000%時發出報警顯示200%時不報警。因此欲使電導率5μScm在顯示電導比200%時發出報警需要設閾值在200%以下。空管報警量程的默認值為100%。日常工作中如果正確保養渦街流量計，可以有效延長其使用壽命，并減少故障發生，具體方法如下：1)渦街流量計由于K系數的確定在渦街的整個環節中非常重耍，K系數的準確與否直接影響著回路的準確度，儀表更換零部件以及工藝管道的磨損等情況，均可能影響K系數．而很多化工廠又缺少標定的手段與能力，只能送出標定，受工藝運行的影響，要從管道上拆下渦街送出要5、6天的標定時間，工藝方面很難滿足，從而無法確定K系數。今年，通過流量儀表間的改造，雖已經具備了較小口徑的渦街標定條件，但對于較大口徑的渦街仍然無能為力，以后應注意使用渦街的現場標定方法，孔板流量計使用標準頻率以及便攜式超聲波流量計，測出管道中的瞬時流量以及傳感器的脈沖輸出頻率，現場計算K系數。2)渦街流量計應定期清洗渦街流量計的探頭，檢查中曾發現，個別探頭檢測孔已被污物堵塞，甚至被塑料布裹住，影響了正常測量。3)渦街流量計定期檢查接地和屏蔽情況，消除外界干擾。有時候指示問題是由于受到干擾所至4)渦街流量計安裝環境潮濕的探頭．應定期烘干一次，或作防潮處理。由于探頭本身并末作防潮處理，受潮之后影響運行。5)渦街流量計的數據資料的管理應引起足夠的重視，孔板流量計以利于日后的工作。1.安裝地點的選擇①盡量避免將電磁流量計安裝在溫度經常變化的地點，降低溫度變化引起的溫漂，減少流量不穩情況。如果現場受到熱源的輻射，必須采用熱隔離或通風設施。②避免將流量計安裝在受振動或撞擊的地方。③盡量避免將電磁流量計安裝在腐蝕性環境中，若不能避免，盡量選擇通風良好的環境。④電磁流量計盡量避免陽光直曬。⑤請勿將電磁流量計安裝在電動機、變壓器和其他強電源附近，減少電磁干擾。⑥留足必要的安裝及檢修空間。2.流量計可自動檢測正反方向 安裝儀表時，應使流向箭頭同現場實際正流向保持一致。對分離型儀表，交換轉換器或傳感器一端的CD1和CD2端子上的連線，相當于切換流向。3.傳感器(含--體型)與管道的連接要求 首先，要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道因熱膨脹產生的應力影響。安裝傳感器時，應保證測量管與工藝管道同軸。法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。為可靠測量，重要的是電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位(水平、垂直、傾斜)，只要通過電極的連線基本處于水平位置即可(與水平線夾角一般<10度)，為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。要避免管道內產生負壓，損壞襯里。儀表安裝場所的磁場強度應小于400A/m。4.與金屬管道的連接、連線和接地 流量信號是以介質為參考點(0V)的差動信號，傳感器內部已將信號參考點(OV)與金屬測量管連通。一般通過管道法蘭與儀表法蘭的連接螺栓雖然能使流量計取得介質電位(0V)，但正規的方法是加裝電氣連線，確保以介質為OV的流量信號可靠輸出。傳感器還應加接地線，接地電阻應小.于10歐姆。5.其他安裝注意事項①電磁流量計接地裝置應獨立設置，不能與電氣系統共用接地裝置，接地電阻≤109.②儀表安裝完畢，通過2mm2銅芯軟線將電磁流量計接地極連接到接地裝置。③為了保護電磁流量計內襯不被機械劃傷，建議管道吹掃完畢后，再安裝電磁流量計。同時，在焊接管道時，嚴格控制電焊機接地線搭接位置，避免用電磁流量計本體作為導體通過焊接電流，以防電子線路被擊穿，造成儀表損壞。④為了防止電磁流量計受到管道的振動、熱脹冷縮的影響，避免將電磁流量計單獨固定，可以通過管道一起進行支撐。⑤電磁流量計中心軸應與管道中心軸保持同心，以免引起測量誤差。⑥搬運電磁流量計時，應保證流量計測量管部位均衡受力，或通過本體的吊環進行搬運，不能讓流量計信號引出管和接線盒受力。⑦當介質中含有固體沉淀物時，電磁流量計應垂直安裝，避免安裝在水平管道的最低點，以防物料堆積在管道內。⑧盡量遠離泵出口安裝，因為泵出口介質狀態不穩定并且距離電動機太近，容易產生干擾。
德國VSEEF0.4流量計樣冊如何解決電磁流量計無輸出信號或輸出值有偏差第一如果管道內測量介質不滿管電磁流量計就無法正常工作.因為在介質不滿管的情況下電磁流量計會產“生最為常見的應用程序故障,產生這種現象可能是由于營道中介質流速非常低造成不滿管流量計測量誤差增大或者介質未能滿過電極從而流量計根本無法進行工作.需通過工藝調整必須保證管道內測量介質充滿才能使用電磁流量計進行測量.第二測量介質中含有大量空氣和氣體也會造成電磁流量計無法正常工作。這些氣泡的存在造成流量計無法準確辨別干擾了其準確的測量。第三電磁流量計不能用于持續時間較短的配料操作,這是由于電磁流量計無法正常反復啟動和停止,它的啟動到正確讀數之間存在一個時間滯后問題。第四電磁流量計本身不能計量質量流量.電磁流量計是一種速度式流量計測量的是體積流量若要測量質量流量必須配合高精度的密度測量裝置來進行換算。電磁流量計傳感器兩電極、被測液體、放大器內阻構成一個閉合回路如下圖2．9，這相當與一個一匝的變壓器次級繞組，勵磁線圈相當與初級線圈，閉合回路相當與次級線圈。由于閉合回路不可能完全平行與磁場，總有部分磁力線穿過，這樣即使流速為零，也會產生感應電壓，這就是“變壓器效應"。根據楞次定律得到干擾電動勢：可見ew與勵磁頻率相關，與被測液體流量無關。干擾信號比電磁流量計流量信號相位要滯后90°，所以把干擾電動勢稱為正交干擾，由于正交干擾是磁感應強度B對時間t的微分，它又叫做微分干擾。電磁流量計傳感器得到的測量信號很弱，一般為微伏、毫伏級別，要進行精確測量就需要對其進行放大處理。前置放大電路的作用就是把傳感器得到的微弱的流量信號放大，同時還可以抑制變送器兩電極對地之間存在的同相干擾。前面提到放大電路輸入阻抗Ri和信號源內阻R5組成分壓電路如圖2.10。 為了降低電磁流量計信號源內阻的影響，放大電路要采用高輸入阻抗。同時為了解決供電電源干擾耦合到輸入回路所帶來的工頻干擾以及勵磁磁場的交變變化所產生的其它干擾(共模干擾)，我們采用差分電路來減少共模干擾的影響。線路如圖2.11該電路特點是一個差分電路，只對兩信號差值進行放大，它的差分能力用抑制比來表示。兩個輸入對地電位相異時的增益和電位相同時的增益之比即稱為“抑制比"，理想上抑制比可以無窮大。這樣我們就能用這個電路測量傳感器兩個電極之間的電位，這樣兩電極對地的干擾電壓(同相干擾)可以在放大時受到抑制。綜合起來，此電路具有放大放大差模信號、抑制共模信號、輸入阻抗高、輸出阻抗低、失調小、溫漂小、線性好和增益穩定可調等優點。 電磁流量計電路由三個放大器組成A1、A2、R1、R2和RG組成的第一級放大電路為同相放大電路，該電路實際是兩電壓跟隨器，它們兩個反相端由恐相連，具有非常高的輸入阻抗，適合放大微信號；R3、R4、R5、R6和A3組成第二級基本差動放大器，它可以消除第一級的共模信號，整個電路通過對RG的改變來調整放大倍數。 按照差模和共模輸入的定義，可將VI1和VI2表示為： 令運算放大器A1、A2、A3的輸入失調電壓分別為VI01、VI02、VI03，A1和A2相互失調電壓為VI0，失調電流為VI0；其中VI0=VI01-VI02,這樣簡化得到圖2.12。 氣體渦輪流量計中渦輪結構有焊接式和整體式,焊接式渦輪將葉片和輪轂焊接,整體式渦輪利用先進的CAD/CAM技術和數控加工技術直接加工成型。葉片型式主要有平板式和螺旋式,平板式葉片主.要應用于大外徑焊接式渦輪,而螺旋式葉片應用較為廣泛;材料主要有鋁合金和不銹鋼,鋁合金與不銹鋼相比具有自重較輕,工藝性好等特點;渦輪平均直徑受流量計流通管徑即型號的限制,可作為定參數處理;葉片數量選取主要考慮重疊度對儀表性能的影響,---般取13~20;葉片角度直接影響氣體介質.對其產生驅動轉矩的大小，氣體介質對渦輪的驅動轉矩公式為 式中:Td為驅動力矩,N.m;fd為周向驅動力,N;u1為介質入口速度,m/s;ɷ為渦輪角速度,rad/s。 綜上述所述,采用整體式葉輪結構,螺旋型葉片，葉片數量為20。對于螺旋型葉片,需要確定葉片的螺旋角,根據式(2),要得到最大推動力矩,葉片螺旋角應為45°,但力矩公式是根據葉柵繞流計算得到,難免會和實際工況有所偏差。參考常用葉片角度,選取35°.45°和55°螺旋升角渦輪作為實驗對象,氣體渦輪流量計渦輪結構參數如圖2所示。1、旋進旋渦流量計無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；2、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；3、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；4、采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；5、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；6、采用EEPROM技術，參數設置方便，可*保存，并可保存長達一年的歷史數據；7、轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；8、配合本公司的FM型數據采集器，可通過因特網或者網絡進行遠程數據傳輸；9、壓力、溫度信號為變送器輸入方式，互換性強；10、旋進旋渦流量計整機功耗低，可用內電池供電，也可外接電源。德國VSEEF0.4流量計樣冊1.節能效果好 彎管流量計因其獨特的測量原理,沒有其他流量計必須具備的節流件或插入件,最大限度地減低了因計量檢測器具帶來的流體在管道內的壓力損失,減少了加壓設備的投入和加壓設備的電能消耗。由于孔板流量計是利用對流體節流裝置施行節.流產生的差壓來測量流體流量,流體在孔板上存在壓力損失,因此使用時為了保證孔板流量計的測量精度,在選定孔板流量計的工作壓差時都取高壓差值。通常情況下，該節流壓力損失(稱為不可恢復壓力損失)可達孔板運行流量下產生壓差值的30%～70% (與孔板的β值有關)。孔板流量計壓力損失等損耗量用見表1。2.設備使用狀況較好 冶金工業煤氣中，含有大量的粉塵、水、焦油和萘,使很多流量測量計量設備不能正常工作。彎管流量計的特殊結構和導壓管上的三通閥可在正常工作狀態下清除傳感器的堵塞附著物,實用便利,在現場試用4年來從未發生堵塞現象。3.彎管流量計結構簡單 彎管流量計的彎管傳感器,是一個90的標準彎管,內部沒有任何節流件和插入件,是測量元件中最為簡單實用的測量件。隨著機械加工業的快速發展和高精度數控機床用于機械加工業,彎管流量傳感器的加工精度不斷提高,質量越來越好。 彎管流量計的直管段要求前5D,后2D,孔板流量計的直管段要求前10D,后5D。彎管流量計的重復性好,可達0.2%。4.彎管流量計適應性強,量程范圍寬 彎管流量計在高溫、高壓、沖擊、振動、潮濕、粉塵等惡劣環境條件下,優于孔板流量計,震動和沖擊對彎管流量傳感器的正常工作幾乎沒有影響,高溫、高壓對彎管流量計來說只要采用與工藝管道相同的材質,就可以解決。 彎管流量傳感器的幾何尺寸幾乎沒有限制,管徑的大小從幾十毫米到2n以上,只要彎管的彎徑比符合規定要求,都可以做為傳感器進行流量測量。 彎管流量計的設計特點最適合在高溫、高壓狀態下(高溫蒸汽、高溫水)的流量計量,可降低能源損耗,降低壓力損失,提高供熱效率。彎管流量計的量程比可達10: 1,孔板流量計的量程比一般為35: 1.5.彎管流量傳感器的耐磨性好 因彎管流量傳感器的特殊結構,內部沒有任何節流件和插入件,固彎管流量傳感器幾乎不存在磨損,是保證彎管流量計長期運行精度不變的重要條件。孔板流量計入口邊緣尖銳度對磨損十分敏感,只要有微量的磨損,就會直接影響到測量精度,在氣體的長期高度沖刷下,也會使孔板開孔直角入口的邊緣很快鈍化,使測量精度系統發生變化造成誤差。6.彎管流量計安裝方便,維護量小 彎管流量計具有良好的耐磨性,長期運行的穩定性和可在線進行清污等特點,可采用直接焊接的方法進行安裝,避免了流量測量裝置現場跑、冒、滴、漏,令人頭痛的問題,降低了安裝費用。 由于彎管流量計一次測量件長期運行無磨損件,大大降低了維護費用,幾乎是免維護,一般可達到被測氣體管道的使用壽命。 孔板流量計的插入件和節流件容易堵塞,附著臟物,影響測量準確性。為保證孔板流量計的測量精度,必須經常進行拆除檢查清污,這樣頻繁的拆裝、檢查、清污維修,在連續作業的冶金企業難以做到,特別是對在較大管道上的孔板流量計就更難以做到,可見在工業煤氣計量中具有多種不確定因素影響測量誤差。7.彎管流量計不易凍管 孔板流量計的結構、工作原理達到的測量精度,節流件起到了決定性的作用。節流件對氣體在管道的流動具有非常大的阻力,一般只能利用輸氣管道.截面的1/3,大量潮濕含水的氣體在節流件截面上形成了大量的水珠,遇冷后結霜、結凍堵管。為解決煤氣供應的凍管問題,必須給每套孔板加裝保溫伴.熱裝置,來保證新疆地區5個月的冬季運行。表2為孔板流量計運行費用。 彎管流量計由于特殊結構和安裝的多樣性(水平轉水平,水平轉垂直向下，垂直向下轉水平,垂直直管,水平直管等安裝方式,見圖3),可以有效防止煤氣計量中凍管的發生，節省熱能源和運行費用。渦街流量計系統具有八項功能,即瞬時流量及總流量顯示(質量流量)、瞬時溫度顯示、瞬時壓力顯示、電池容量顯示、密碼設定、設定系統時鐘、流量數據讀取(通過專用的串口從儀表讀取).(1)瞬時流量和總流量顯示 各個傳感器發出的信號,經過放大和整形后,送入單片機處理,然后單片機將計算得到的瞬時流量送液晶顯示器顯示,在瞬時流量的基礎上,每隔一個沒定的時間進行累加,得到總流量,同時把這個數據送到液晶顯示器顯示.(2)密碼設定 儀表的密碼分為制造商密碼和用戶密碼兩級.制造商在儀表使用前將儀表常數通過功能設定按鈕輸入儀表,通常這些常數是不能由用戶隨意改變的,因為它們關系到系統的正常運行和顯示正確的流量.用戶密碼用于用戶自己掌握儀表的同常使用,便于用戶列儀表數據的管理.(3)瞬時壓力、溫度顯示 瞬時壓力和瞬時溫度是經過單片機處理后得到的被測對象的溫度.壓力數掘,通過該數據可以知道被測介質的工作情況,從而可以對某些參數進行人工調整.(4)設定系統時鐘 儀表內部設置了日歷時鐘,對流量數據按日期進行不斷的儲存,便于對使用情況進行監控,方便用戶對自己的用量的了解.(5)流量數據讀取 流量數據可以直接從液晶顯示器上面讀取.由于系統設置了外接數據接口(即串口),可以很方便的實現對系統數據的讀取,從而可以實現抄寫系統數據的自動化,節省大量的人力.(6)電池容量顯示 當電池電壓降到一定程度時,渦街流量計將不能正常工作,為了在儀表能在正常的電壓下工作,通過軟件措施將電池的電量顯示在液晶顯示器上,以便用戶能及時更換電池.作為流量計,首先需要確定它的通徑和流量測量范圍即確定傳感器測量管內流體的流速范圍。 流量計量程范圍的選擇對提高流量計工作的可靠性及測量精度有很大的關系根據不低于預計的最大流量值的原則選擇滿量程.正常常用流量最好超過滿量程的50%這樣就可以獲得較高的測量精度。 傳感器通常選用與工藝管道相同的通徑或者略小些.在量程選定的情況下通徑的選擇是根據不同的測量對象以及傳感器測量管內流體流速的大小來決定的.電磁流量計所測流體的流速從其測量原理本身考慮可以選得很高有些場所曾選到10m/s但在一般使用條件下,考慮到管道中流體的流速與壓力損失的關系流速選擇在2~4m/s為最適宜.在特殊情況下要按照不同的使用條件來確定。例如對于帶有有顆粒造成管壁磨損的流體常用流速選為≤3m/s對于易粘附管壁的流體常用流速則選為≥2m/s.在測量紙漿時流體的流速提高到4m/ s 以上,可以達到自動清除電極上附著纖維的目的。 確定了流速以后流量計傳感器的通徑可以根據下述關系式確定。電磁流量最大流量選擇參考圖針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構。 該新型電纜的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力。總屏敞層外擠包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護。 該新型低噪音電磁流量計用信號電纜通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。
您如果需要德國VSEEF0.4流量計樣冊的產品，請點擊右側的聯系方式聯系我們，期待您的來電
